提起配电箱，想必大部分电气设计人员都不陌生，但是对于一个刚刚入门电气设计行业的新人来说就可能一知半解了。强电配电箱是建筑电气安装中的重要部件，直接关系着电压分配，电气控制以及电力供应等多项功能的发挥，与建筑整体安全性存在着密切的联系。但建筑电气安装中强电配电箱施工中极易出现质量通病，给建筑电气安装质量产生影响。今天小编就给大家介绍一下配电箱的相关知识，希望对电气设计初学者有一定帮助！
配电箱是非标箱，又叫PC30，XL21，PRIS施耐德原产配电箱。

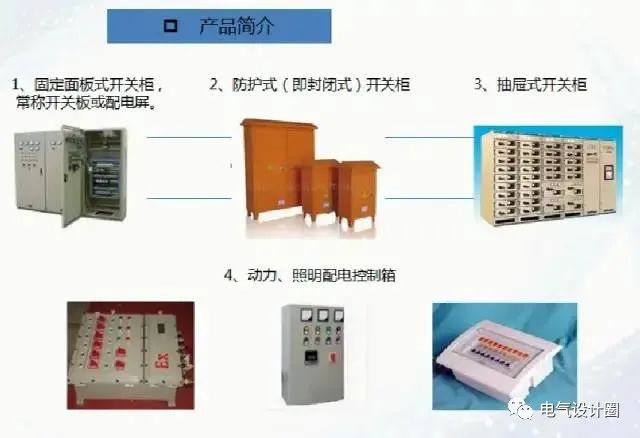

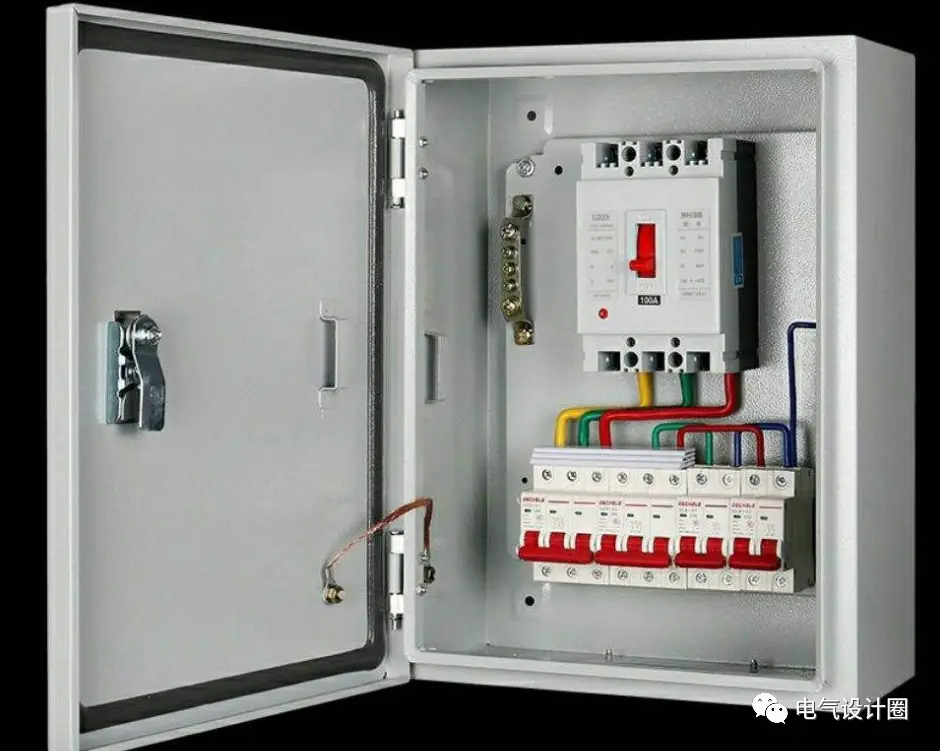

▲ 配电箱、配电柜

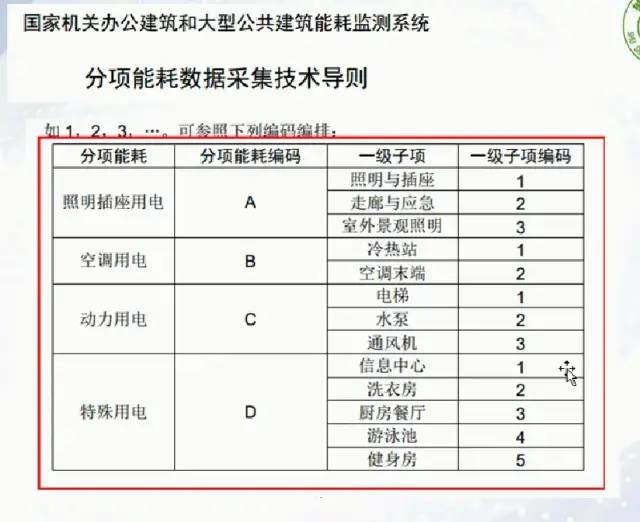

▲ 在公共建筑、节能和绿建有要求
上表中，如果是壁挂式空调一般放在照明做用电一类，分项能耗编码为“A”。空调用电“B”是指大型空调。

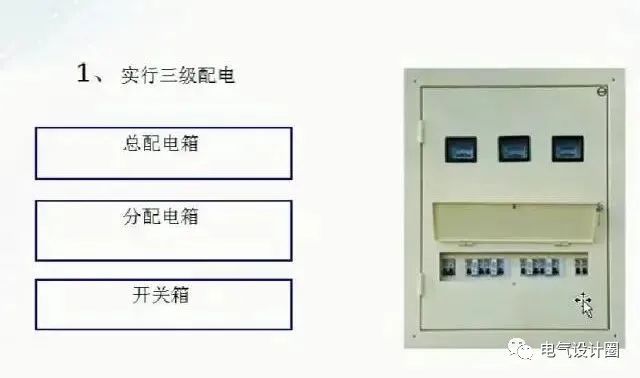

▲ 三级配电
规范提到：低压配电不超过三级，高压配电不超过两级。
三级低压配电：低压柜-楼层箱（某用电点）-设备配电箱（开关箱）。

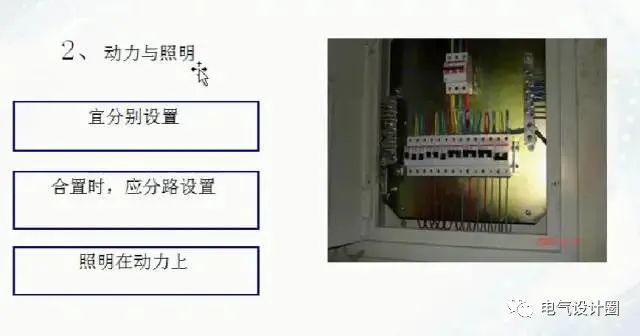

▲ 动力照明分别设置
上面能耗监测的分项能耗数据采集表中，也体现了照明和动力用电要分开设置。照明插座的分享能耗编码为“A”，动力分项能耗编码为“C”。

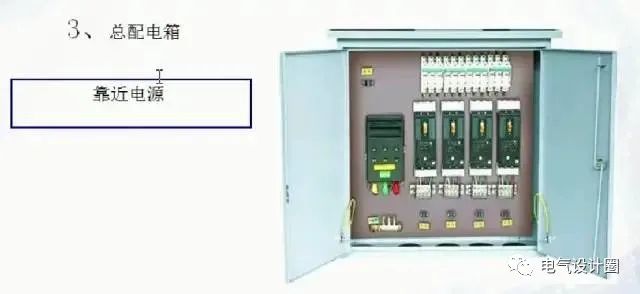

▲ 总配电箱

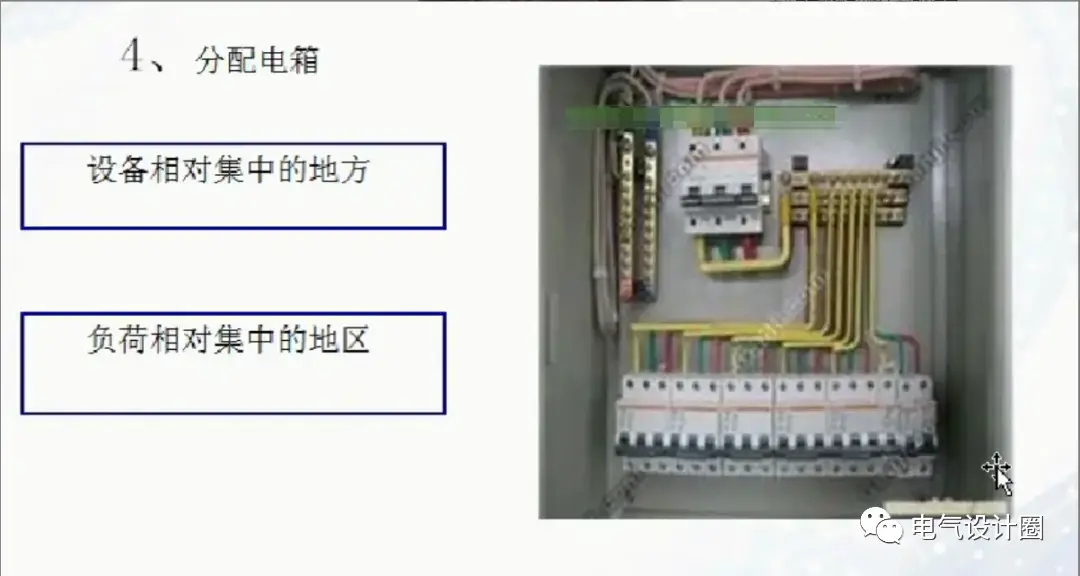

▲ 分配电箱

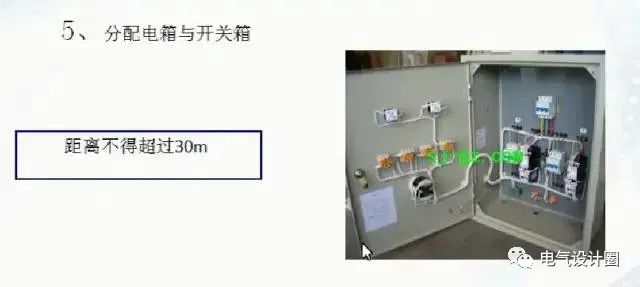

▲ 分配电箱与开关箱

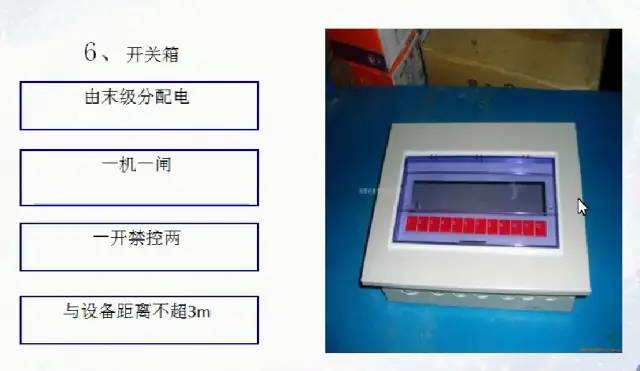

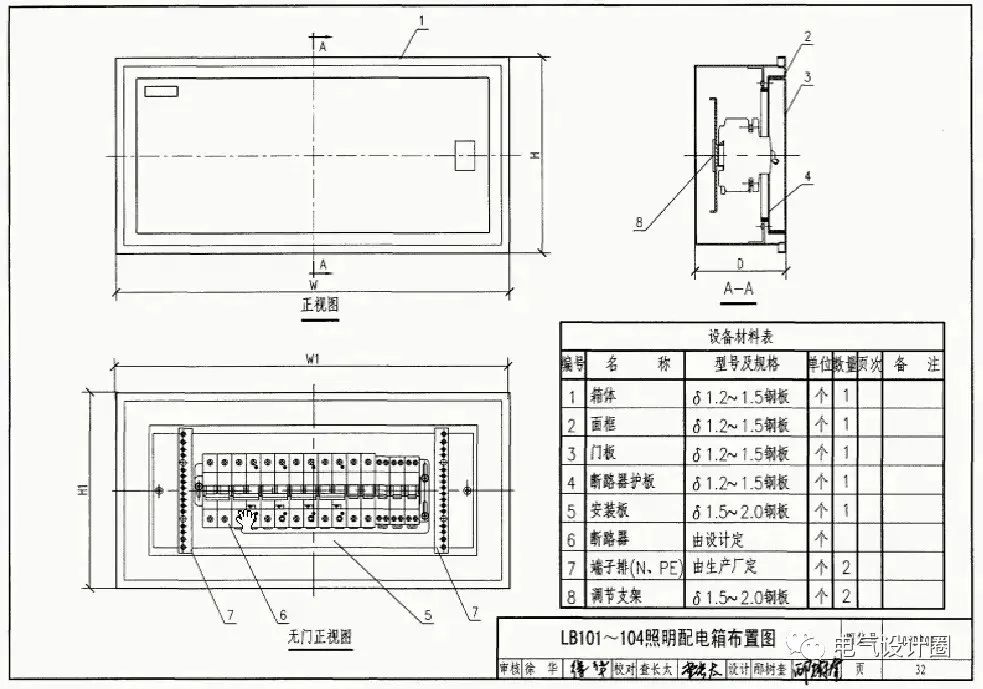

▲ 开关箱（12位）
1P的开关可以装12个，1P的宽度为18mm。

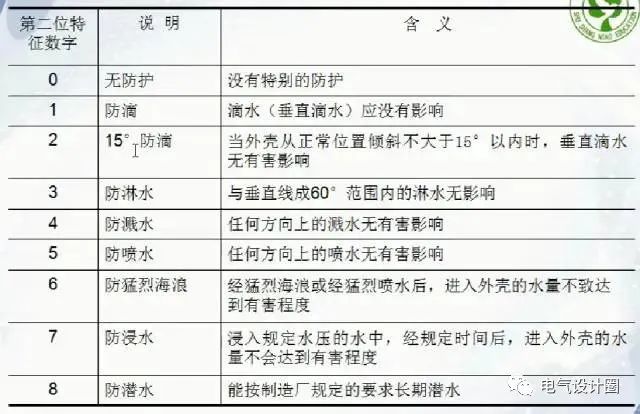

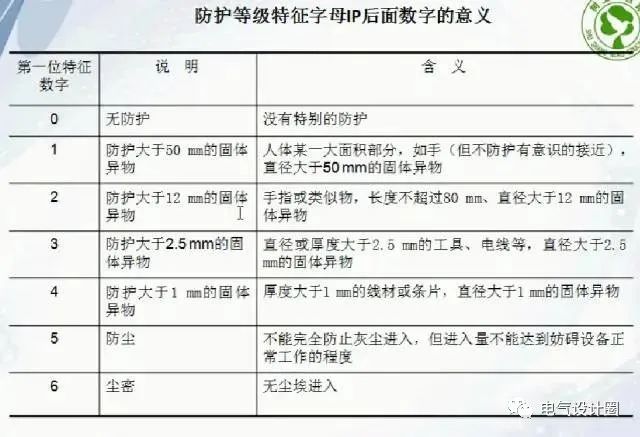

▲ 户外配电箱的防护等级
适用于灯具、配电箱，变压器贴临安装的配电柜防护等级不低于IP3X。
▲ GB 50974-2014
消防设备从双电源到水泵都要求CCCF认证。
