在家用的小型断路器上，我们经常会看到很多符号、代号、信息等，其中在表示断路器型号的代号中会在额定电流之前表示一个英文字母，最常见的就是“C”，还有“B”、“D”等。这些符号代表什么意思呢？接下来，我们一起来了解一下。低压断路器型号的表示方法

通常，断路器的型号表示方法可以表示如下：

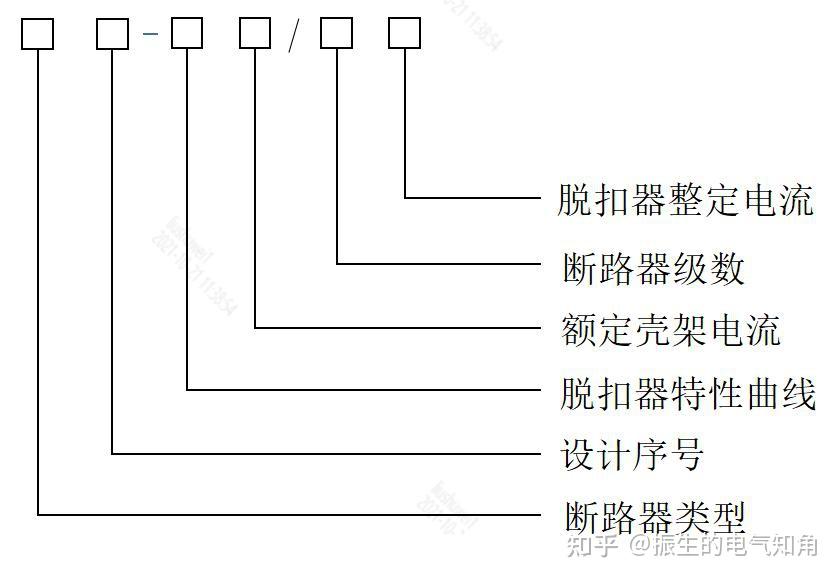

图1 断路器型号表示方法

脱扣器类型

如图1，在断路器的型号中，需要将脱扣器的脱扣特性曲线的类型表达清楚，这是断路器的型号表达中非常重要的一项参数。通常，脱扣器类型在断路器的额定壳架电流之前标注。

比如，DZ47-C63/2P 32的断路器型号中，额定壳架电流63之前的“C”就表示脱扣器为C脱扣特性曲线。国际通行的脱扣器特性曲线有：A、B、C、D共4种脱扣特性。

其中，A特性一般适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统。在新版的GB/T 10963.1-2020《电气附件 家用及类似场所用过电流保护断路器 第1部分：用于交流的断路器》有关脱扣器类型的表述中，仅列出了B、C、D三种特性的脱扣器，如表1为脱扣器的瞬时脱扣范围。

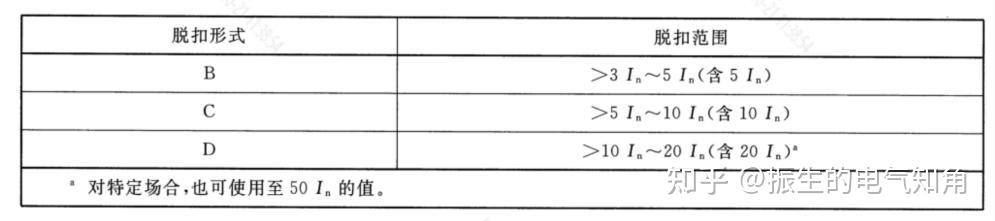

表1 脱扣器的瞬时脱口范围

各种特性脱扣器的应用场合

B特性适用于纯阻性负载和低感照明回路，这类负荷短路电流较小，一般应用于家庭照明或者保护要求较高的场合。

C特性适用于感性负载和高感照明回路，例如卤钨灯，其启动特性的电流值较高，一般应用于配电回路保护及高启动特性电流的照明负荷。

D特性适用于高感负载和较大冲击电流的配电系统，例如电动机、变压器、电磁阀等负荷，这类负荷在启动过程中具有较高的冲击负荷。

脱扣特性曲线分析

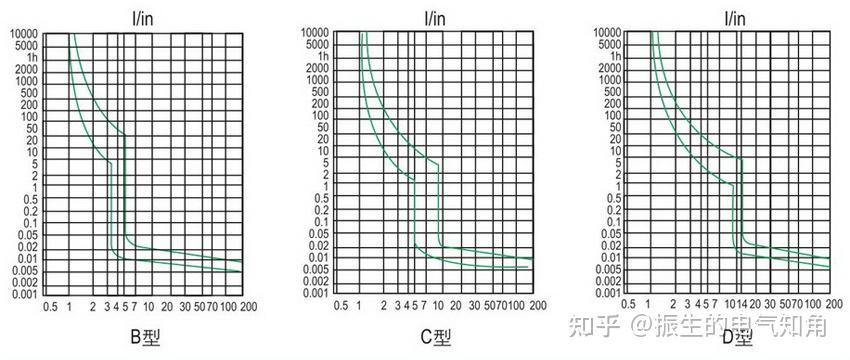

各类型脱扣器的时间—电流特性曲线如下图2所示。

图2 各种类型脱扣器的时间—电流特性曲线

如图2所示，每一种脱扣器的时间—电流特性曲线都表示两条线，左侧曲线的左侧部分为脱扣器的不动作区域，右侧曲线的右侧部分为动作区域，两条曲线包围的中间区域为未知动作区域。曲线的垂直部分表示脱扣器的瞬时动作脱扣的范围，以B型为例，可以看出瞬时动作脱扣范围为3~5In，与前述一致。

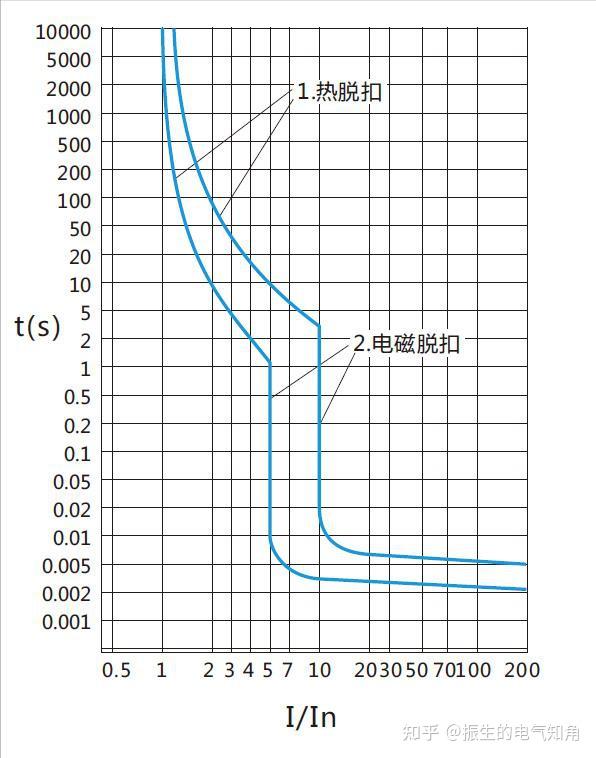

图3 热脱扣和电磁脱口曲线范围

如图3，为热脱扣和电磁脱扣在时间—电流曲线中各自的范围，该图以C类脱扣器为例。

断路器以冷态为起始状态，施加1.13In的电流，断路器不脱扣；紧接着将电流增加到1.45In，脱扣器在2h内脱扣（对于≤63A，1h内脱扣）。在图3中，该过程为1标注的曲线。该过程也是热过载保护的动作过程。

断路器以冷态为起始状态，施加5In的电流，在0.1s的动作时间内断路器不脱扣；断路器以冷态为起始状态，施加10In的电流，在0.1s的动作时间内断路器脱扣。在图3中，该过程为2标注的曲线。该过程也是短路保护的动作过程。
