上篇介绍了开关柜的一次系统元器件，今天我来说一下二次元器件。

二次元器件：

1、操显装置：开关柜智能操显装置，是一种智能操作系统。动态模拟显示图、柜内温湿度控制、高压带电显示及闭锁功能、语音防误提示、分合闸指示、储能指示、远方/就地操作、分/合闸操作、中文界面液晶显示，现场可编程、数字照明开关和自动人体感应，全电力仪表功能，电能脉冲输出。RS-485通讯接口等功能

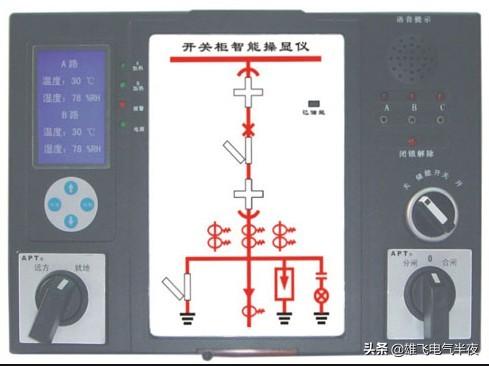

智能操显装置

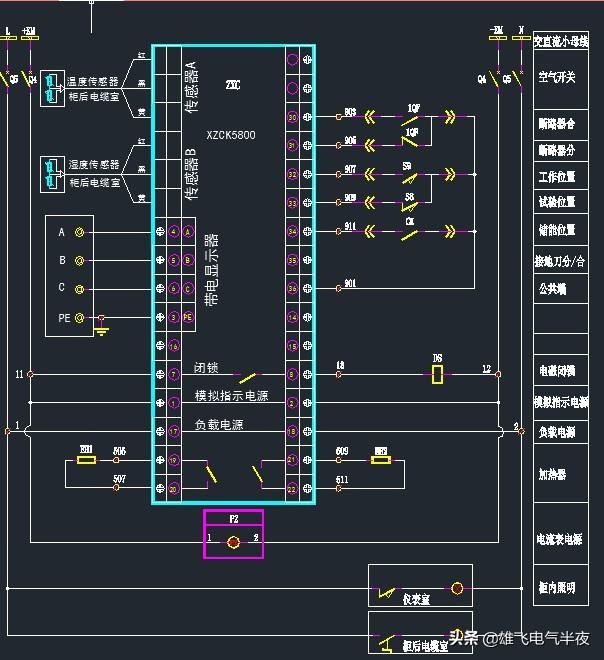

操显装置应用二次原理图

2、电测量仪表：有电流表、电压表、电能表、无功功率表、功率因数表、多功能仪表等。

介绍几个常用的仪表：

指针式电流表：用于测量电流的仪表叫做电流表。常用的电流表是磁电式电流表（亦称磁电式表头）。

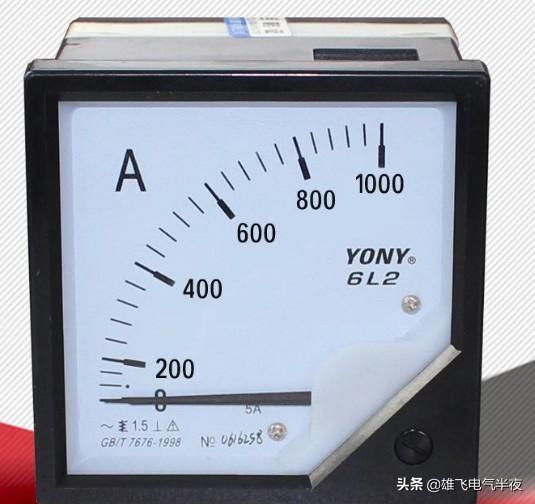

指针式电流表

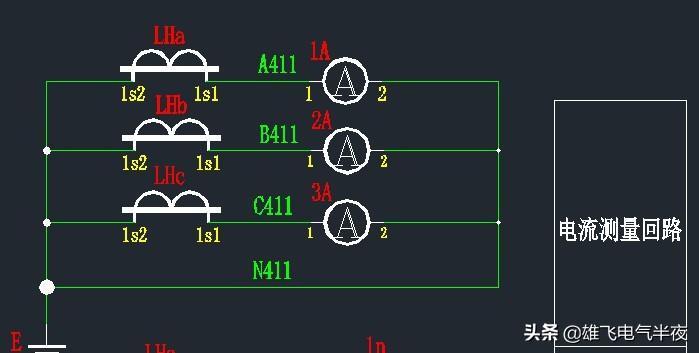

电流表应用二次原理图

指针式电压表：电压表是用来测量线路电压的,并联在被测电路中。

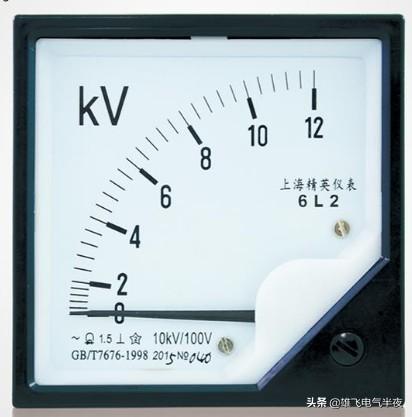

指针式电压表

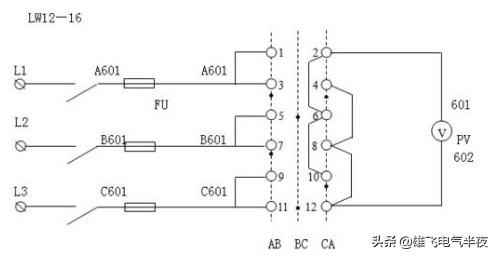

电压表应用二次接线原理

电能表：10kV高压电能表作为高压一次侧直接计量的设备，它可以直接精确地测量每相正向、反向的有功电能以及感性和容性的无功电能，能依据相应费率和需量等要求进行处理，并可显示当前各相电流电压及电网频率。

DSSD607电能表

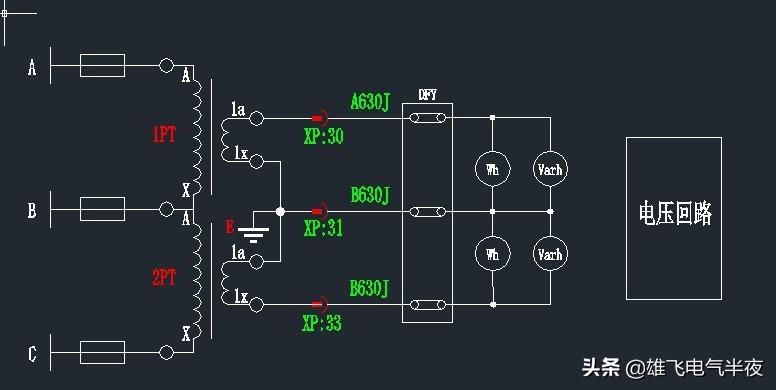

电压回路

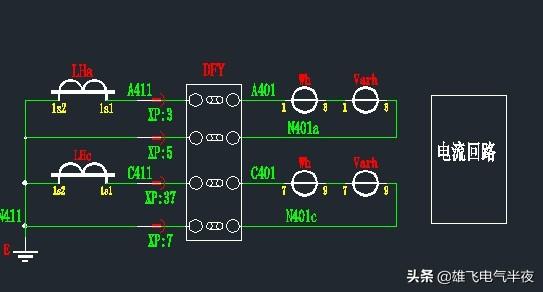

电流回路

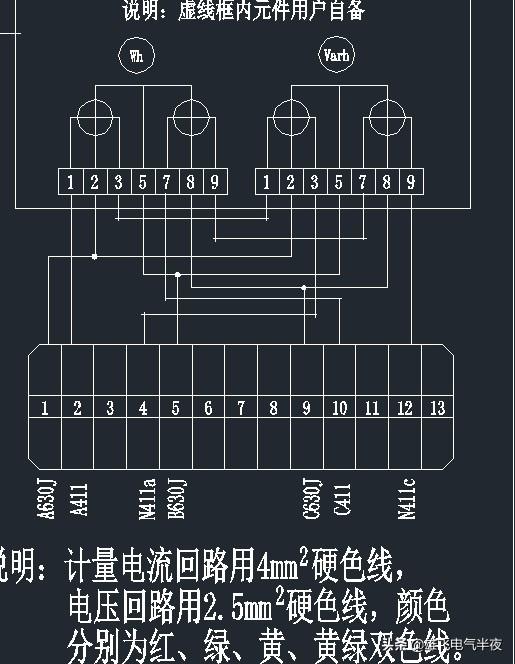

接线图

多功能数显表：一种具有可编程测量、显示、数字通讯和电能脉冲等多功能。对配电系统可以连续监控，有模拟量输出功能，继电器输出可用远程遥控和报警，能够完成电量测量，电能计量、数据采集、数显及传输，广泛的应用在变电站、配电系统、电能计量，有功电能表的精准度为0.5S。

ACXE798系列多功能数显表

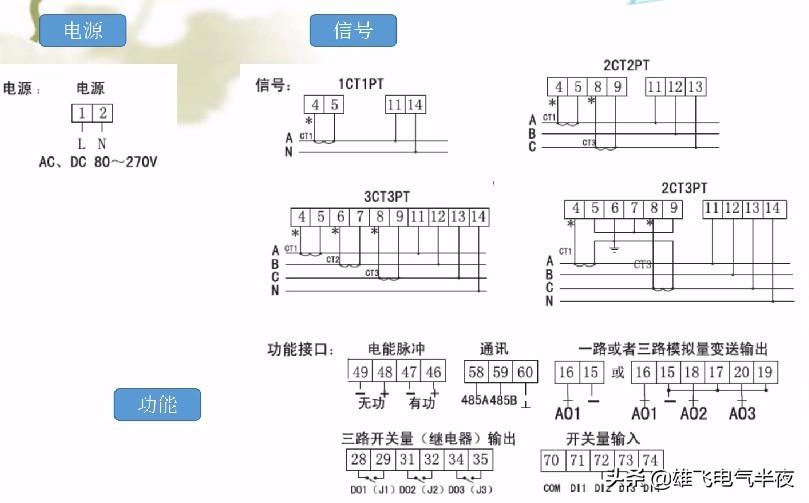

原理图

微机保护装置：当电力系统中的电力元件或设备、线路及电力系统本身发生了故障危机电力系统安全运行时，能够向运行值班人员及时发出警告信号，或直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。简称为继电保护装置也称微机综合保护器。

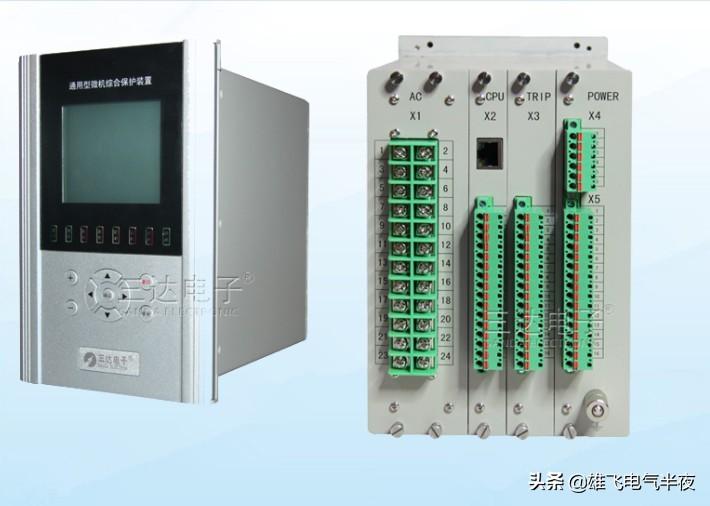

WBH-818A微机保护测控装置

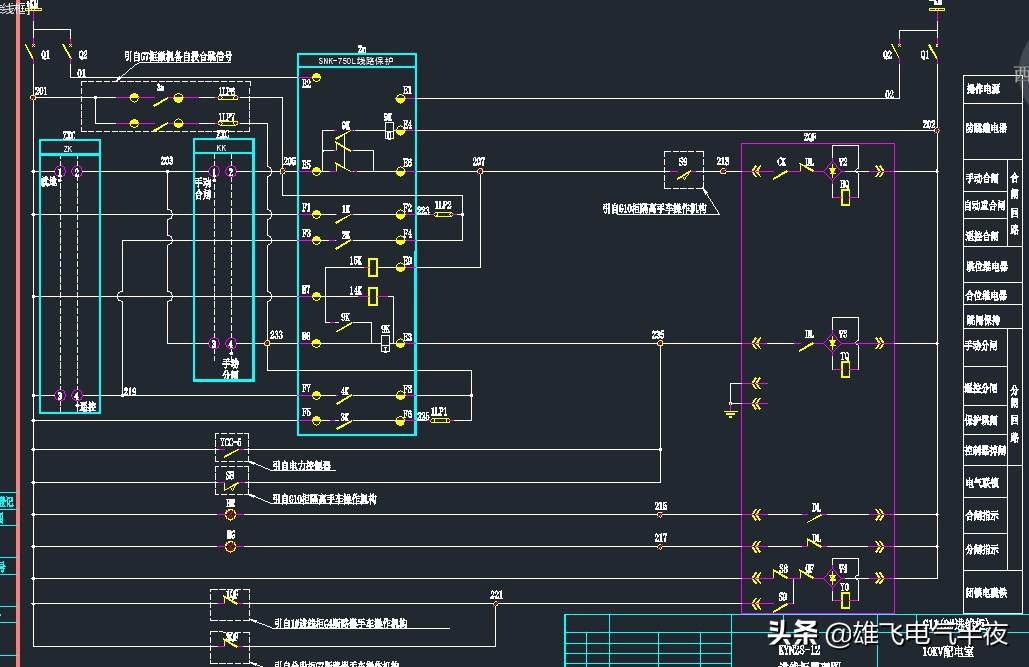

实际应用中微机保护接线原理
