配电柜接线图，简单明了
配电箱中的低压电器，由熔断器、交流接触器、剩余电流动作保护器、电容器及计量表等组成。周围空气温度的上限不超过40℃;周围空气温度24h的平均值不超过35℃;周围空气温度的下限不低于-5℃或-25℃。
配电柜接线图
农网改造的配电箱在室外运行，它不但受到阳光的直接照射产生高温，同时运行中自身也会产生热量，所以在盛夏高温季节，箱体内的温度将会达到60℃以上，这时的温度大大超过了这些电器规定的环境温度.
(3)抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，开关柜多数是指抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。
配电柜接线图
配电箱按照结构分为两种

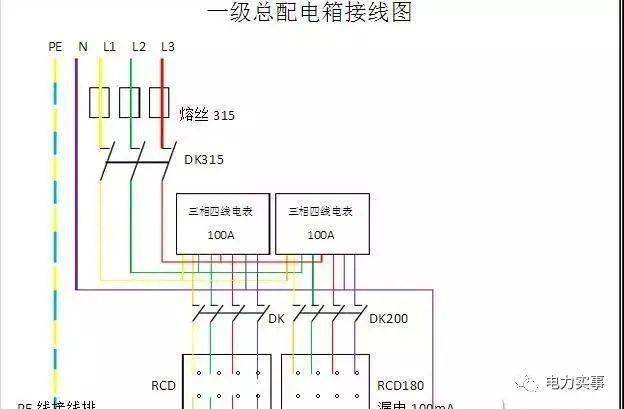

施工用电配电系统应设置总配电箱、分配电箱、开关箱，并按照“总-分-开”顺序作分级设置，并形成“三级配电”模式。
(4)动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。

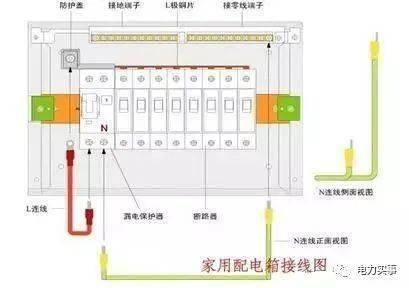

水电安全又是实现安居的一个重要环节，家庭配电箱接线图在进行安装的时候也是必不可少的，上图是几幅很详细的接线图。
配电箱故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
进口配电柜是在国外研制开发的，一般都是针对全球供配电市场销售。由于每个国家对供配电系统的要求以及习惯都不太一样，所以进口配电柜并不一定完全适用在国内市场。而且进口配电柜所采用的主要电器元件均为进口品牌产品，有的柜体或一些柜体辅件必须国外进口，这样造成进口配电柜的价格一般都比国产配电柜高出很多。
配电箱担任着合理的分配电能的任务，能够很方便的对电路进行开合操作。有较高的安全防护等级，能直观的显示电路的导通状态。配电箱的接线非常重要，千万不能马虎，如果错接零线火线的话容易出现用电事故。
在家装过程中家庭电路的铺设更是至关重要的环节，其中家庭配电箱安装涉及到家居用电的安全问题。配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。对于家用配电箱而言外壳不是关键，里面的电气元器件才是关键，进口的元器件施耐德、ABB确实好用，经久不坏，但是价钱会是国产的几倍，选择质量有保障的配电箱非常关键，同时接线施工正确也同样非常重要。
配电柜接线图
(2)产品质量引起的故障
按配电箱的用途进行分类：
(2)拼装结构：把钣金件分开加工，每个部件加工好以后在组装，用螺丝和三通加固锁死，外观漂亮，操作简单，可以节约大量的运输成本。
配电箱一般是家庭用的，而配电柜则多用在集中供电中，比如说工业用电和建筑用电等，配电箱和配电柜都属于成套设备，配电箱属于低压成套设备，配电柜有高压有低压。
配电柜接线图
(3)配电箱内电器选择不当引起的故障
配电箱正常运行时可借助手动或自动开关接通或分断电路。
由于在制造时对交流接触器容量选择不很恰当，对不同出线回路安装同容量的交流接触器，且未考虑到三相负荷的不平衡情况，而未能将部分出线接触器电流等级在正常选择型号基础上，提高一个电流等级选择
(1)焊接结构：简单的把钣金件经过裁剪、折弯、开孔然后焊接起来。

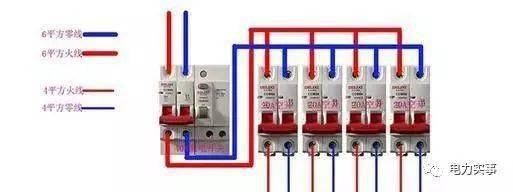

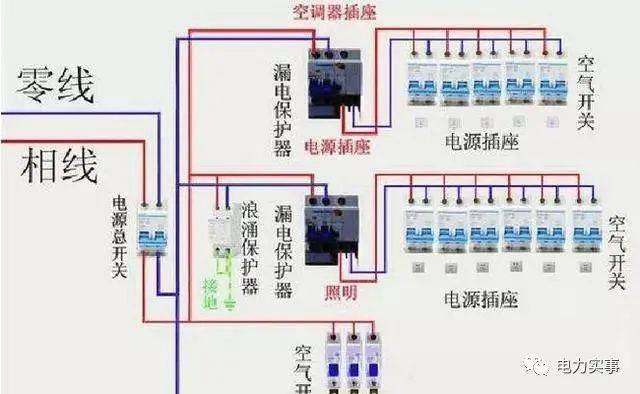

二：配电箱接线图-----实用家庭配电箱安装接线图
三：配电箱接线图----常见故障
(1)环境温度对低压电器影响引起的故障
配电箱和配电柜、配电盘、配电屏、电器柜等，是集中安装开关、仪表等设备的成套装置。
四：配电箱接线图----配电箱的分类
国产配电柜的主要特点是国内厂家所生产的同类型配电柜的具体型号不一致，配电柜的具体结构也有所区别，但是配电柜接线方法是一样的。国产配电柜的技术参数虽然比进口配电柜的低，但在国内大多数供配电系统中已经能够满足用户需要。上图是小编给大家分享两个常见的配电柜接线图。
配电箱接线图 如此杂乱的接线就不仅影响美观还容易引发用电事故
