真空断路器实验

高压柜实验

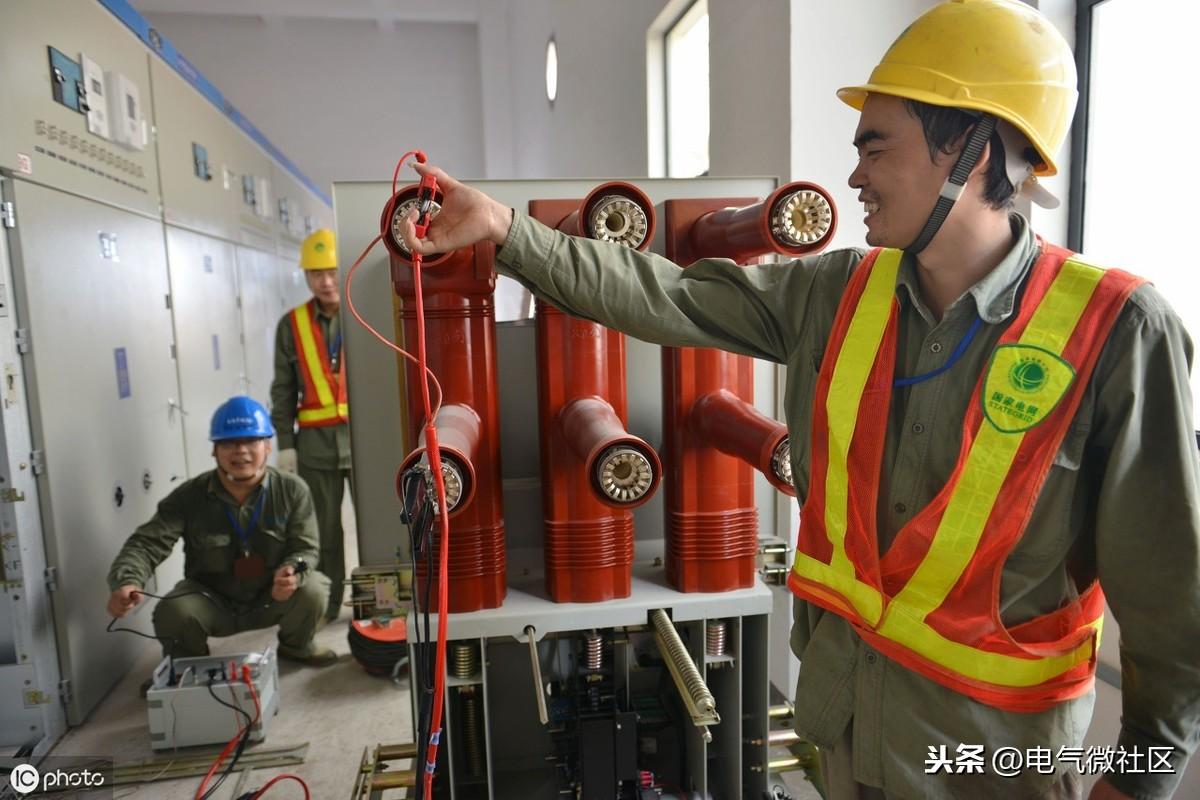

1）测量绝缘电阻 用2500V摇表分别测量A--B、C及地 B--A、C及地 C--A、B及地1分钟时绝缘电阻值并记录。

2）交流耐压试验 手动合上断路器，将交流耐压设备与A相相连，B、C相短封并接地，缓慢升压至试验值，同时注意观察现象，持续1分钟。无击穿闪络现象为耐压合格。B、C相试验与A相相同。 分开断路器，将断路器上口A、B、C短接并与交流耐压设备相连，下口A、B、C短接并接地，缓慢升压至试验值，同时注意观察现象，持续1分钟。无击穿闪络现象为断口合格。

变压器

3）测量每相导电部分的回路电阻 手动合上断路器，用双臂电桥或回路电阻测试仪分别测量A、B、C三相导电部分的回路电阻三次取平均值并记录。

4）测量主触头分合闸时间、同期性 、合闸时触头弹跳时间 在额定电压下用毫秒计分别测量断路器分合闸时间。

5）操纵机构试验 手、自动分别分合断路器三次，观察是否动作可靠，指示正确。

6）测量及保护试验 根据电流互感器变比，在一次侧分段加入标准电流值，然后分段返回观察综保测量显示是否准确并记录及计算误差。 分别设定保护定值及时间，合上断路器，分相加入整定电流值，观察断路器是否可靠动作，并用毫秒计分别测量断路器分闸时间。

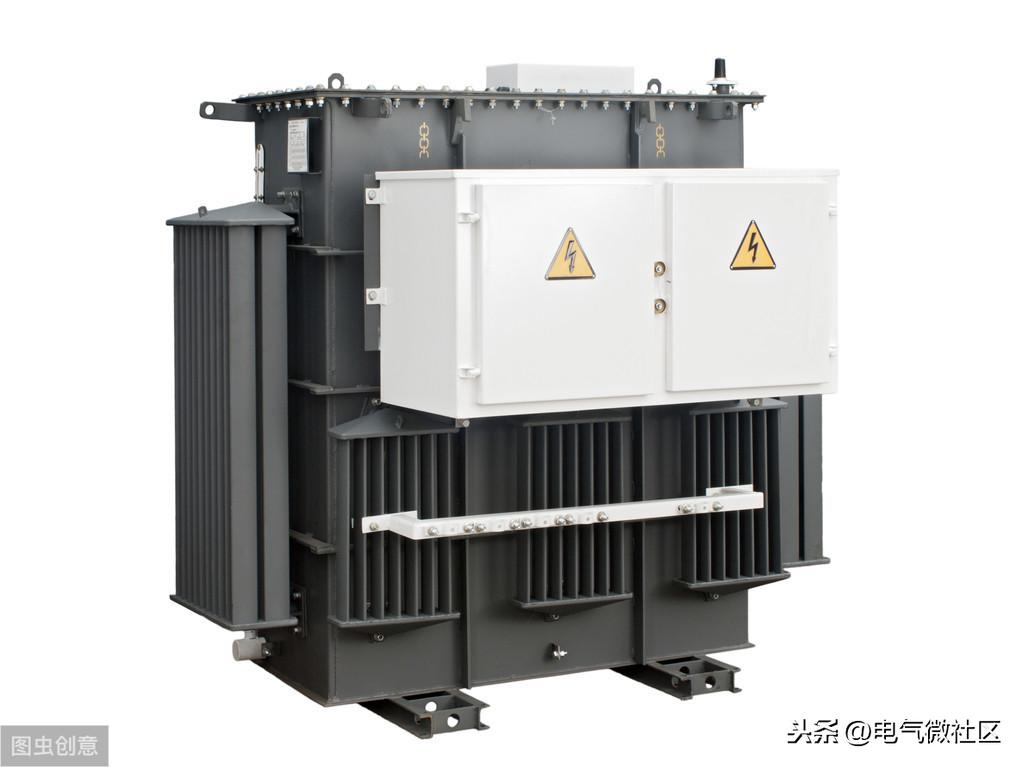

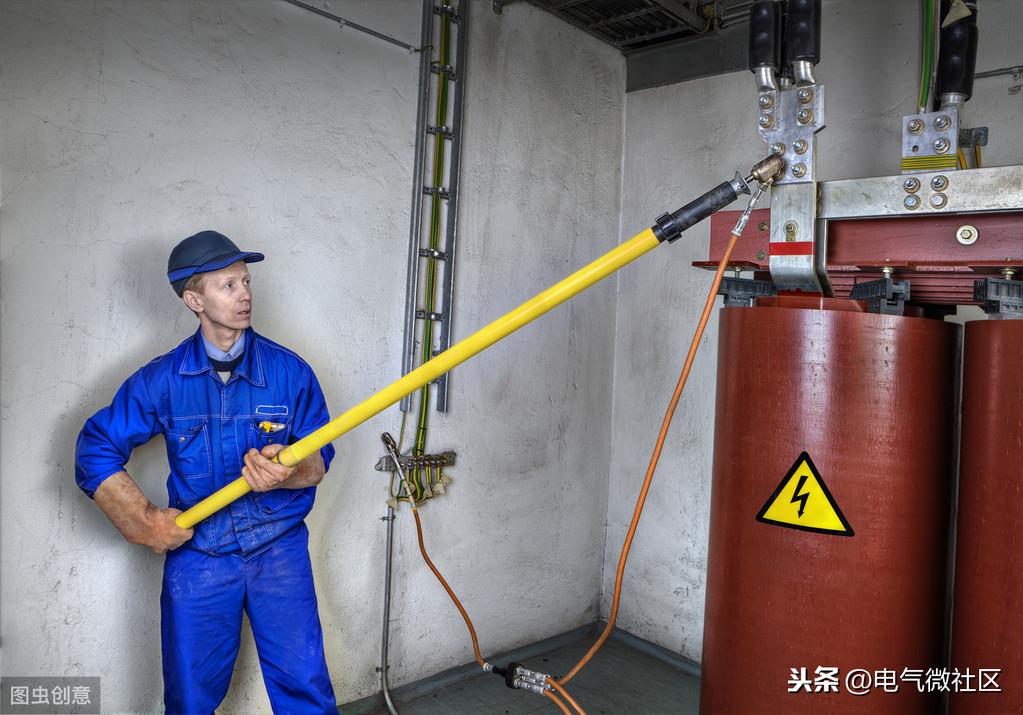

2、电流互感器 电压互感器 、变压器实验

1）绝缘电阻 用2500V摇表测量变压器一次侧绝缘电阻，将二次侧短接并接地，记录R60/R15值。 用500V摇表测量变压器二次侧绝缘电阻，将一次侧短接并接地，记录电阻值。

2）直流电阻 用双臂电桥或变压器直流电阻测试仪分别测量AB、AC、BC及a--0 b--0 c--o直流电阻值并进行温度换算及比较，误差不超+-2%。

3）极性、变比 用变压器变比测试仪测量极性及变比并记录。

4）交流耐压试验 将高压侧（一次）短接并与交流耐压设备相连，二次侧短接并接地，缓慢升压至试验值，同时注意观察现象，1分钟内无击穿闪络现象为合格。

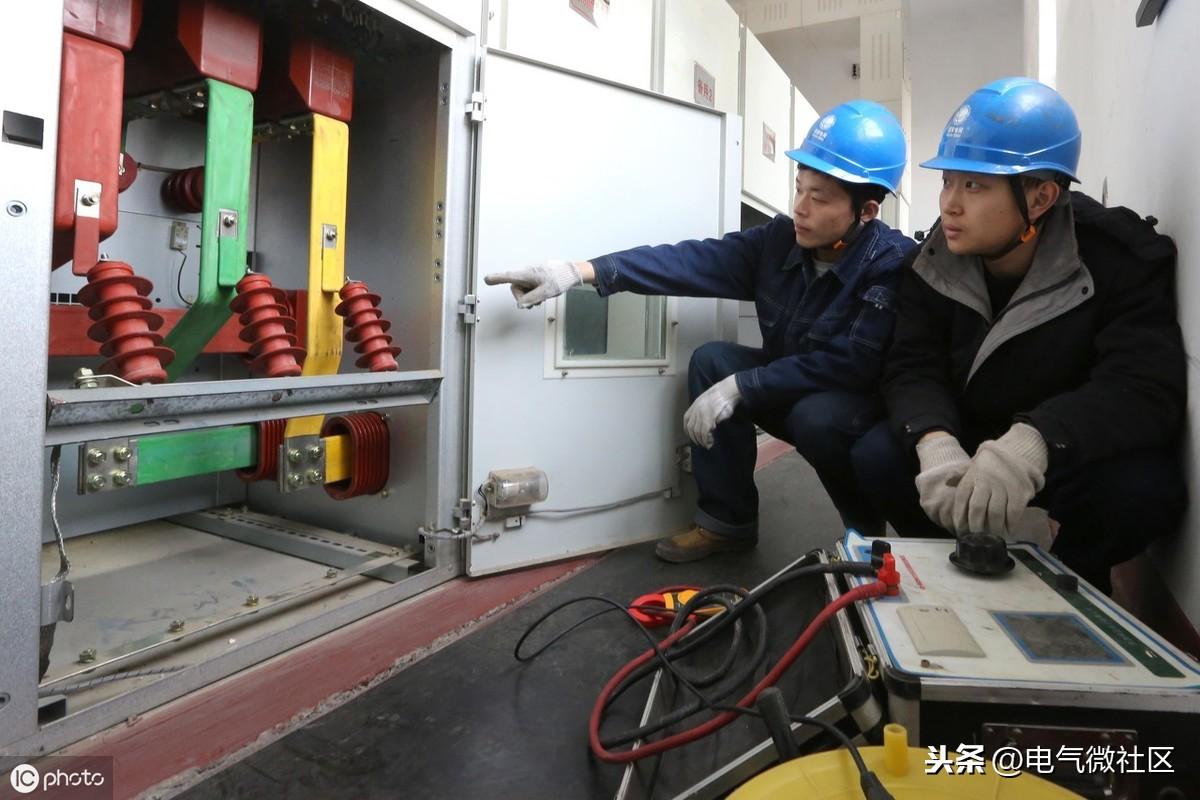

3、母线及绝缘子、套管

高压柜实验

1）外观检查外观整洁光滑无裂痕，母线连接螺栓紧固，夹板及套管处母线能活动。

2）绝缘电阻 用2500V摇表 分相测量母线连同套管及绝缘子的对地及相间绝缘电阻，并记录。 3）交流耐压试验分别做A--B、C及地 B--A、C 及地 C--A、B及地的交流耐压试验

4、过电压保护器

1）测量绝缘电阻 2）工频参考电压 持续电流 3）直流参考电压和75%参考电压下泄漏电流 4）工频放电电压实验

5、高压电缆

1）测量绝缘电阻 2）直流耐压试验及泄漏电流监测 3）交流耐压试验
