教你如何设计一个合规标准的电气控制柜
做电气自动化设计，怎么能少了电气控制柜的设计那，那么我们就要知道如何设计电控柜及一些标准要求……接下来小编就给大家介绍一下哦
一、基本思路
电气控制柜设计的基本思路是一种逻辑思维，只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求，就可以说是一种好的设计。但为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计PLC柜。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计plc控制柜，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。
郑州继飞机电设备有限公司
我公司承接污水处理控制系统、中央空调自动化工程、制冷设备自动化控制系统、工厂仪器仪表DCS控制系统、除尘设备控制系统.

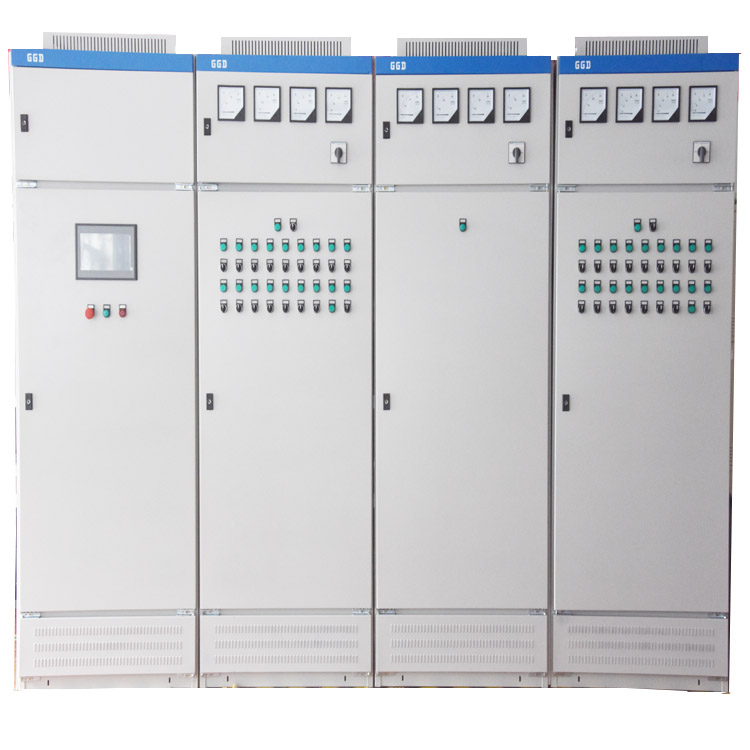

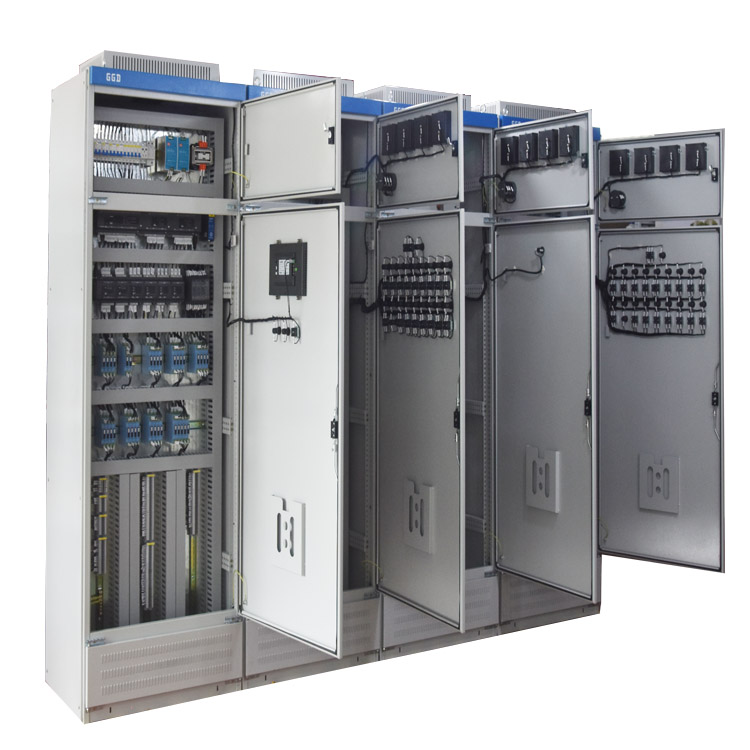

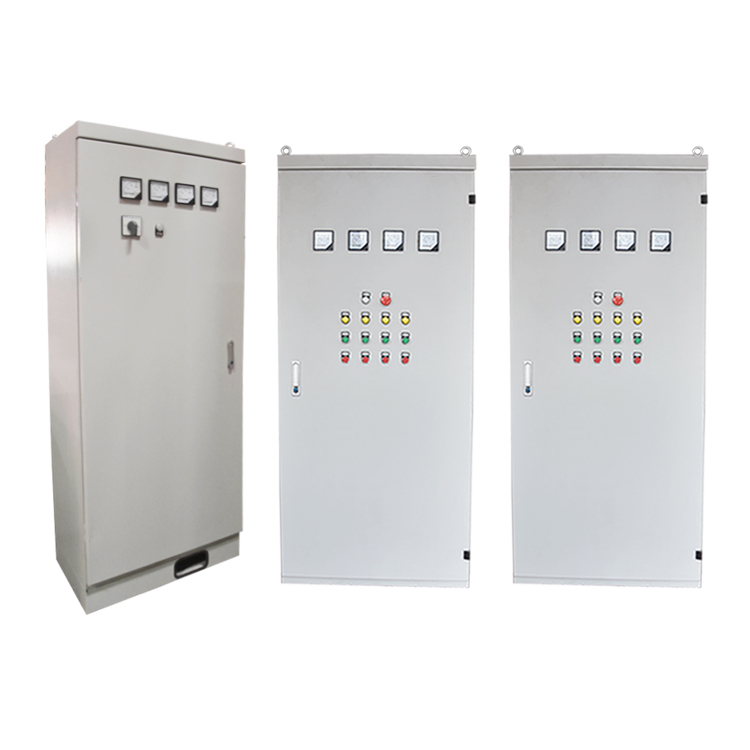

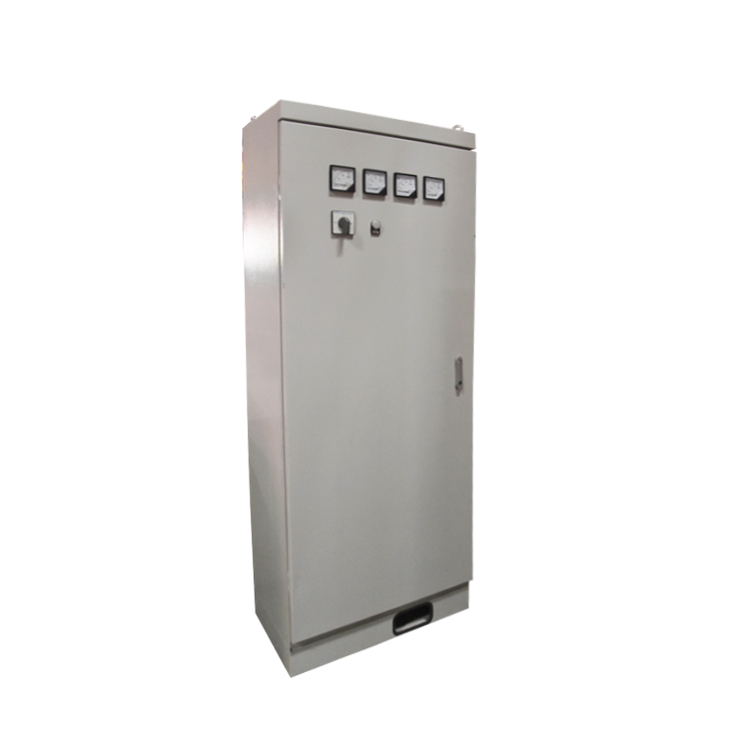

控制系统主机选用多媒体工业控制计算机，具有性能稳定，速度快，环境条件适应性强，抗振和抗干扰性好等优点。控制系统的驱动部分采用固态继电器及变频调速器驱动。固态继电器与机电继电器相比，具有高寿命、高可靠性，灵敏度高，控制功率小plc变频控制柜，电磁干扰小，切换速度快等优点。我们所选用的变频器都是采用先进工艺生产的产品，对控制信号实时响应，喷泉泵的转速与音乐同步变化，使喷泉表演达到特殊的艺术效果。 控制柜选用GGD型交流低压配电柜（简称NLS）柜体。产品符合IEC439《低压成套开关设备和控制设备》和GB7251《低压成套开关设备》等标准低压plc控制柜。主要元器件均采用进口的产品。柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成。柜体的上下两端均有不同数量的散热槽孔，保证散热良好。柜门与构架转轴式连接，门的折边处嵌山形橡皮条，以防止门与柜体的直接碰撞，提护等级。装有电气元件的仪表门用软铜网线与构架相连，整柜构成完整的接地保护电路。

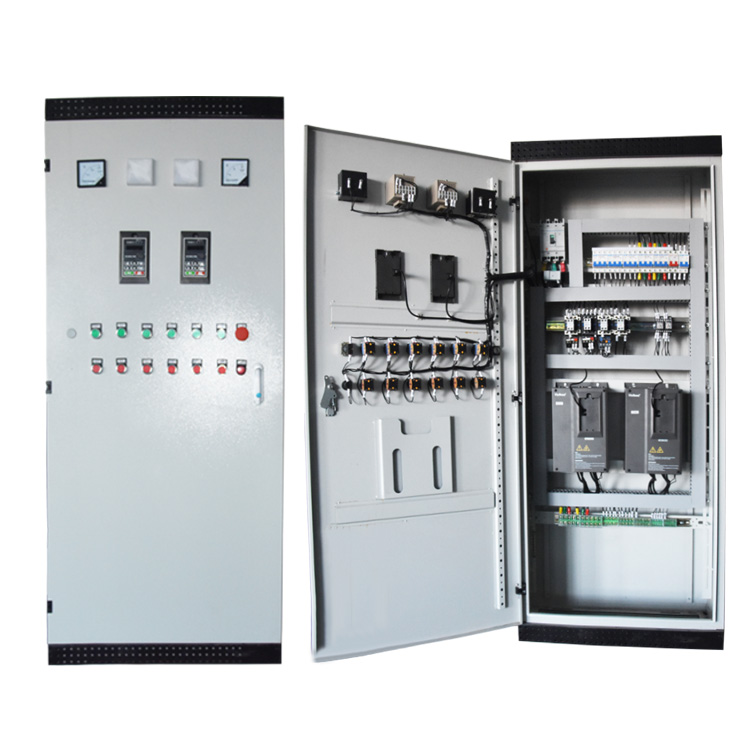

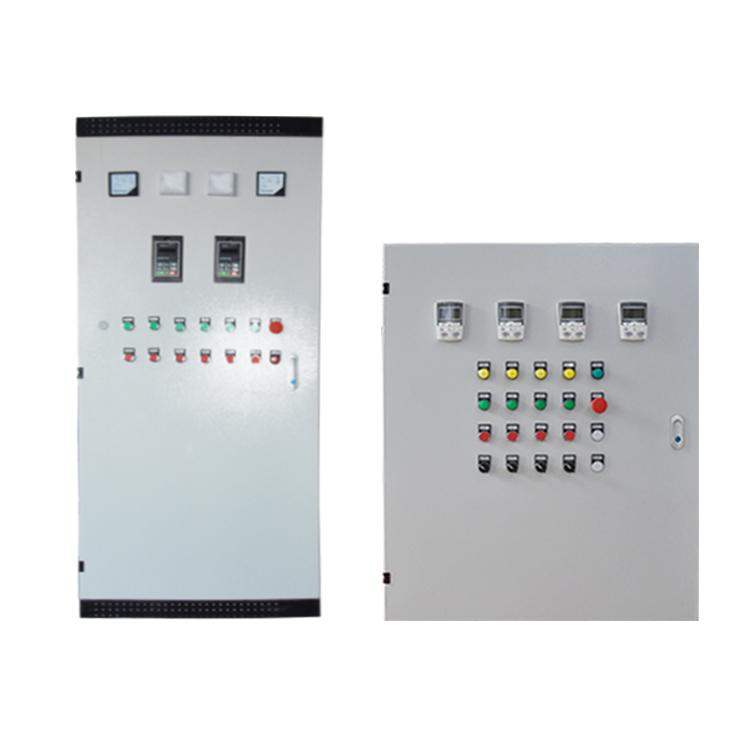

变频控制柜系统改造介绍
变频控制系统设计前，一定要了解系统配制，工作方式，环境，控制方式，客户具体要求具体系统分新设计系统还是旧设备改造系统。
对旧设备改造，工程师应该确切知道如下技术参数及要求。
1. 电机具体参数：a.出厂日期b. 厂商(国产， 进口)c.电机的额定电压d.额定电流e.相数。
2. 电机的负载特性类型.
3. 工作制式。
4. 电机起动方式。
5. 工作环境。如现场的温度、防护等级、电磁辐射等级、防爆等级、配电具体参数。
6. 变频柜安装位置到电机位置实际距离。(变频柜到电机距离是非常重要的参数)
7. 变频柜拖动电机的数量及方式。
8. 变频柜与旧的电气系统的切换关系。一般为Δ-Y启动与变频工作互为备用切换保护。
以上内容由为您提供服务，希望对同行业的朋友有所帮助。
变频器对微机控制板的干扰
在使用变频器的控制系统中，多采用微机或者PLC进行控制，在系统设计或者改造过程中，一定要注意变频器对微机控制板的干扰问题。由于用户自己设计的微机控制板一般工艺水平差，不符合EMC国际标准，在采用变频器后，产生的传导和辐射1干扰，往往导致控制系统工作异常，因此需要采取必要措施。
(1)良好的接地。电机等强电控制系统的接地线必须
通过接地汇流排可靠接地，微机控制板的屏蔽地，1好单独接地。对于某些干扰严重的场合，建议将传感器、I/O接口屏蔽层与控制板的控制地相连。
(2)给微机控制板输入电源加装EMI滤波器、共模电感、高频磁环等，成本低。可以有效抑制传导干扰。另外在辐射1干扰严重的场合，如周围存在GSM、或者小灵通机站时，可以对微机控制板添加金属网状屏蔽罩进行屏蔽处理。
