概述

断路器（英语：Circuit Breaker，简称CB），广泛使用于工业生产和日常生活中，主要功能是合上和断开回路（ON/OFF POWER）。别名:空气开关、保险掣、无熔丝开关。断路器会在短路和严重超载的情况下切断电路，从而有效的保护回路中的电器。

高压用断路器，最常见为气体断路器和真空断路器，35kV及以下电力系统中，多采用真空断路器；35kV以上电力系统则多采用气体断路器（SF6断路器）[1]。

断路器基本资料

中文名：断路器

外文名：circuit-breaker，circuit breaker

操作方式：电动操作、储能操作和手动操作

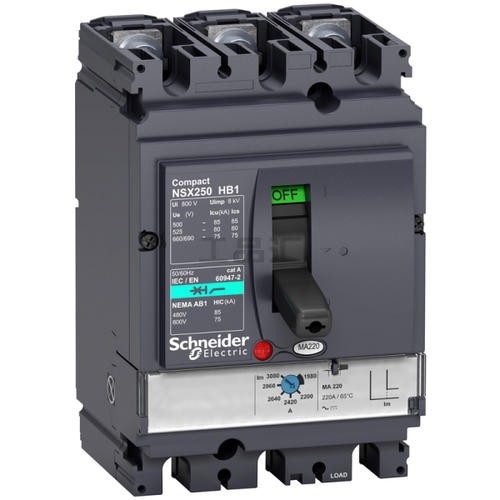

结 构：万能式和塑壳式

使用类别：选择型和非选择型

灭弧介质：油浸式、六氟化硫

动作速度：快速型和普通型[2]

结构

当用手向上扳起把手，会执行启动电流（circuit-close），当电路过载或短路时即自动跳脱，将事故原因排除之后，重新下扳再往上扳，否则无法达成再次闭路动作。

特性 种类

低压电

高压电

磁吹型断路器

利用磁场的作用使电弧熄灭的一种断路器。磁场通常由分断电流本身产生，电弧被磁场吹入灭弧片狭缝内，并使之拉长、冷却，直至最终熄灭。

真空型断路器

“真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。

少油量型断路器

少油量型断路器由于可耐受启断次数较少，相对所需维修频度较高，目前皆已停产。

空气断路器

利用预先贮存的压缩空气来当消除电弧介质。压缩空气不仅作为消除电弧和绝缘介质，而且还作为传动的动力。

气体断路器

气体断路器是以六氟化硫（SF6）为绝缘介质。由于气体断路器比油断路器体积小，因此成为当代特高压输电系统主要使用之断路器型式。

组成部分

内部附件

外部附件

接线方式

断路器的接线方式有：

板前

板后

插入式

抽屉式

工作条件

周围空气温度

周围空气温度上限+40℃；○周围空气温度下限-5℃；周围空气温度24h的平均值不超过+35℃。

海拔

安装地点的海拔不超过2000m。

大气条件

大气相对湿度在周围空气温度为+40℃时不超过50%；在较底温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度+25℃，并考虑到因温度变化发生在产品表面上的凝露。

污染等级

污染等级为3级。

控制回路

1、应能监视控制回路保护装置及其跳、合闸回路的完好性，以保证断路器的正常工作；

2、应能指示断路器正常合闸和分闸的位置状态，并在自动合闸和自动跳闸时有明显的指示信号；

3、合闸和跳闸完成后，应能使命令脉冲解除，即能切断合闸或跳闸的电源；

4、在无机械防跳装置时，应加装电气防跳装置；

5、断路器的事故跳闸信号回路，应按“不对应原理”接线；

6、对有可能出现不正常工作状态或故障的设备，应装设预告信号；

7、弹簧操作机构、手动操作机构的电源可为直流或交流，电磁操作机构的电源要求用直流。[4]

相关规格

以下四种选用断路器的数据在每个断路器上都会标示在其断路器上，若是有标示不全者，那此断路器就为不合法规所规定。

单相：SP, SPN, DP

三相：TP, TPN, FP

启断容量又细分为额定极限启断容量Icu (Rated short-circuit breaking capacity)及额定使用启断容量Ics(Rated service short-circuit breaking capacity)

额定极限启断容量Icu : 单位kA，表示当发生故障电流，可成功断开且不损坏断路器的最大故障电流。

额定使用启断容量Ics : 正常故障电流会小于Icu，但希望能在良好的情况下就断开，确保断路器不损坏而创造的特性。通常用Icu的百分率表示(例如Ics=50%Icu or Ics/Icu=50% )[6]
