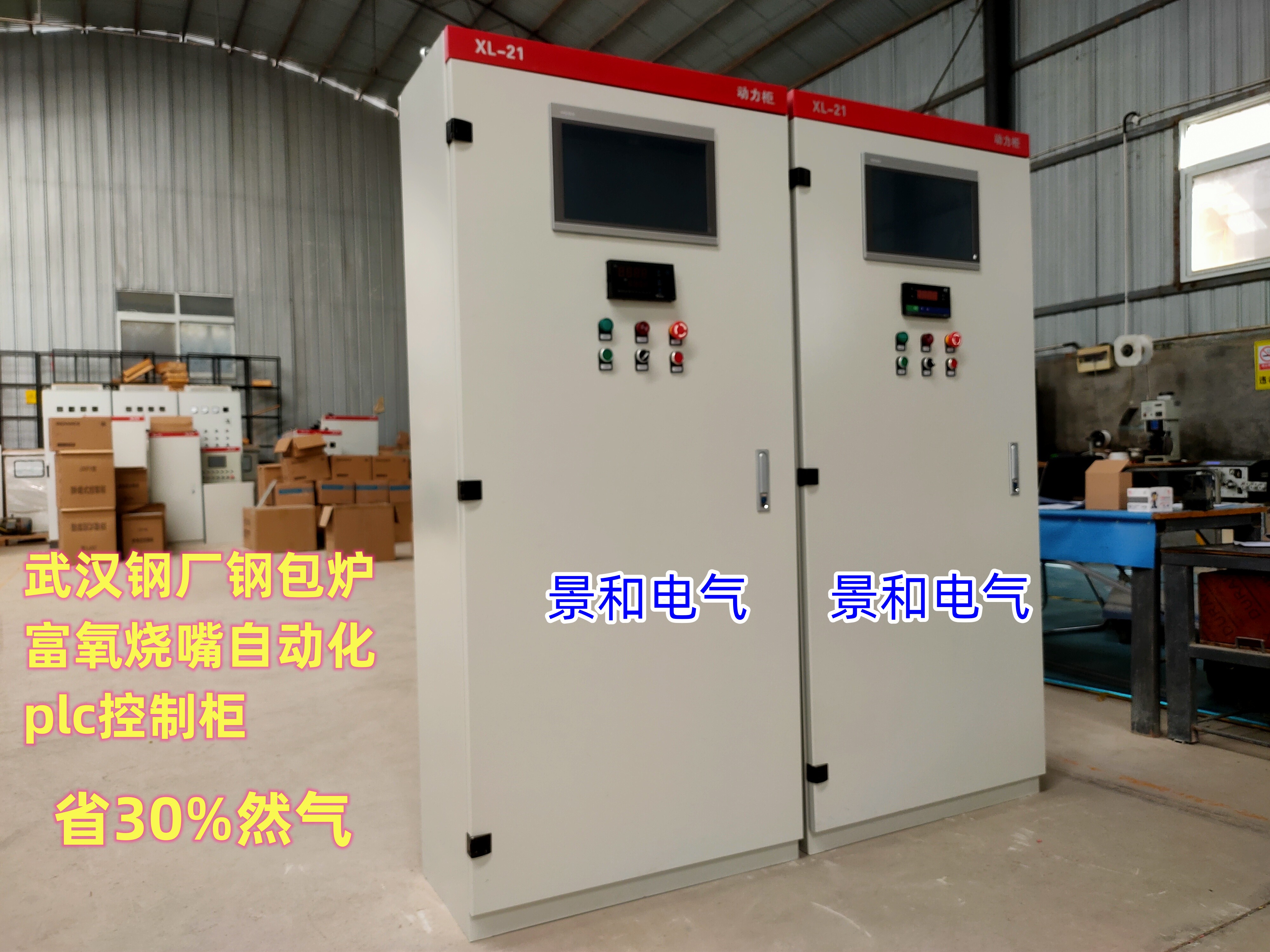

plc控制柜,变频柜逻辑功能图绘制的基本原则
plc控制柜,变频柜按照规定，对实现一定目的的每种组件或几个组件组成的组合件，可绘制一份逻辑功能图(可以包括几张)。因此，每份逻辑功能图表示每种组件或几个组件组成的组合件所形成的功能件的逻辑功能，而不涉及实现方法。图的布局应有助于对逻辑功能图的理解。应使信息的基本流向为从左到右或从上到下。在信息流向不明显的地方，可在载信息的线上加一箭头标记。 功能上相关的图形符号应组合在一起，并应尽量靠近。当一个信号输出给多个单元时，可绘成单根直线，通过适当标记以单元。每个辑单一般以最能描述该单元系统中实际执行的逻辑功能的符号来表示。在逻辑图上，各单元之间的连线及单元的输入、输出线通常应标出信号名，以有助于对图的理解和对逻辑系统的维护。
电路图的画法
1.电路图的基本特点
plc控制柜,变频柜用图形符号并按工作顺序排列，详细表示系统、分系统、电路、设备或成套装置的全部基本组成和连接关系，而不考虑其组成项目的实体尺寸、形状或实际位置的一种简图，称为电路图。通过电路图能详细理解电路、设备或成套装置及其组成部分的工作原理;了解电路所起的作用(可能还需要表图、表格、程序文件、其他简图等补充资料);作为编制接线图的依据(可能还需要结构设计资料);为测试和寻找故障提供信息(可能还需要诸如手册、接线文件等补充文件);为系统、分系统、电器、部件、设备、软件等安装和维修提供依据。
2.电路图绘制的基本原则
(1)电路图中的符号和电路应按功能关系布局。电路垂直布置时，类似项目应横向对齐;电路水平布置时，类似项目宜纵向对齐。功能上相关的项目应靠近绘制，同等重要的并联通路应依主电路对称布置。
(2)信号流的主要方向应由左至右或由上至下。如不能明确表示某个信号流动方向，可在连接线上加箭头表示。
(3)回路的连接点可用小圆点表示，也可不用。但在同一张图样中应采用同一表示形式。
(4)图中多个元器件组成的功能单元或功能组件，必要时可用点画线框出。说明。
(5)图中不属于该图共用高层代号范围内的设备，可用点画线或双点画线框出，并加以
(6)图备的使用部分可或注明。
