国内主要低压开关柜简介
国内主要的低压开关柜有GGD、GCK、GCS、MNS，XLL2低压配电柜和XGM低压照明配电箱。
主要区别：
GGD是固定柜，GCK、GCS、MNS是抽屉柜。GCK柜和GCS、MNS柜抽屉推进机构不同；GCS和MNS柜最主要的区别是GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。
优缺点：
总体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较大。如果客户提供的地方小，做不了固定式的要改为做抽出式。
分类介绍：
GGD型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。
缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。
GCK型交流低压开关柜：该开关柜具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合。一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络。
GCS型交流低压抽出式开关柜：具有较高技术性能指标、能够适应电力市场发展需要，并可与现有引进的产品竞争。根据安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，还具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。
MNS系列产品优点：
◆设计紧凑：以较小的空间能合纳较多的功能单元。
◆结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。
◆采用标准模块设计：分别可组成保护、操作、转换、控制、调节、指示等标准单元，用户可根据需要任意选用组装
◆技术性能高，主要参数达到当代国际技术水平。
◆压缩场地，三化程度高，可大大压缩储存和运输预制作的场地。
◆装配方便，不需要特殊复杂性。

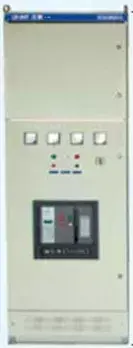

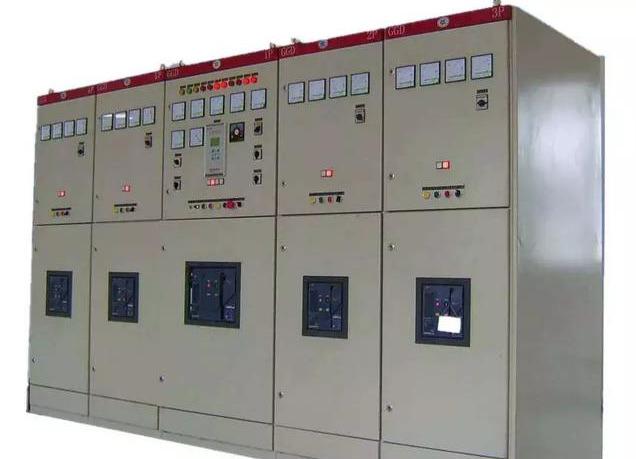

1、GGD交流低压配电柜
GGD型交流低压配电柜适用发电厂、变电站、厂矿企业等电力用户作为交流50Hz，额定工作电压400V，额定工作电流至3150A的配电系统。作为动力、照明及配电设备的电能转换，分配与控制之用。

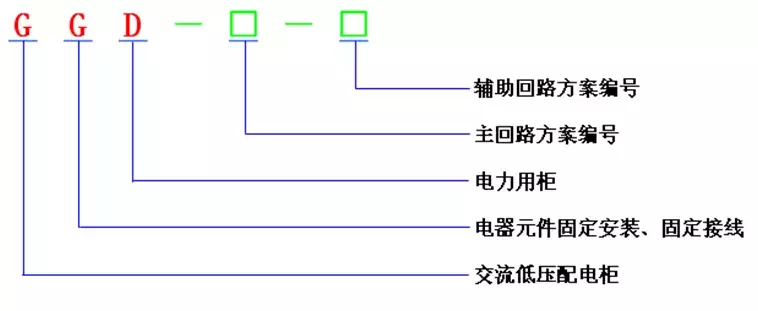

型号说明：
结构特点：
1：柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成。零部件按 模块原理设计，并有模数E=20mm的安装孔，通用性高。
2：设计时充分考虑散热问题，柜体上下端均有不同数量的散热槽孔。
3：柜门与构架采用铰链连接，安装、拆卸方便。
4：柜内的安装件与构架采用滚花螺钉连接，构成完整的接地保护。
5：防护等级：IP20-IP40

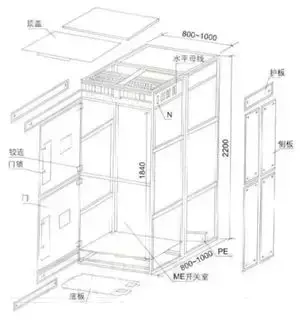

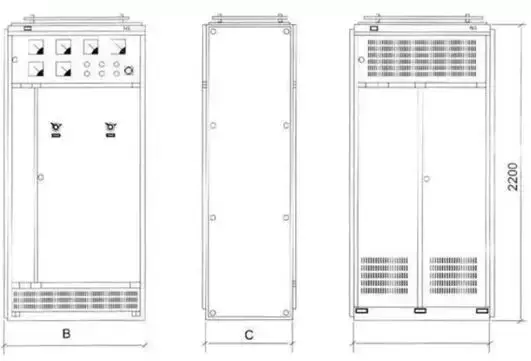

外形及安装尺寸：
宽度（B）：600mm、800mm、1000mm、1200mm
深度（C）：600mm、800mm
典型电路方案及柜内主要电器
馈电柜主要元器件：刀开关、空气断路器、电流互感器
馈电柜主要元器件：刀开关、交流接触器、电流互感器
馈电 联络柜主要元器件：刀开关、空气断路器、电流互感器
馈电 备用柜主要元器件：刀开关、塑壳断路器、电流互感器
联络柜主要元器件：无
联络柜主要元器件：刀开关、熔断器

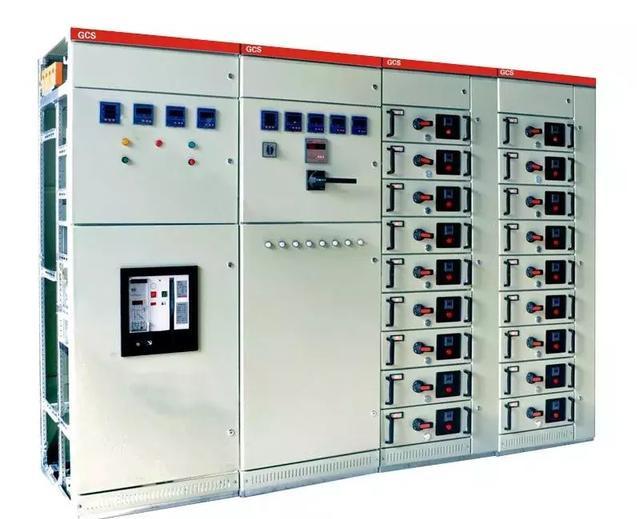

2、GCS低压抽出式开关柜
概述：
GCS适合发电厂、石油、化工、冶金、高层建筑等行业的配电系统以及大型发电厂、石化系统等自动化程度高，要求越计算机接口的场所。作为三相交流，50（60）Hz，额定工作电压400V、690V，额定工作电流4000A及以下的发、供电系统中的配电、电动机集中控制，无功功率补偿等用户使用。

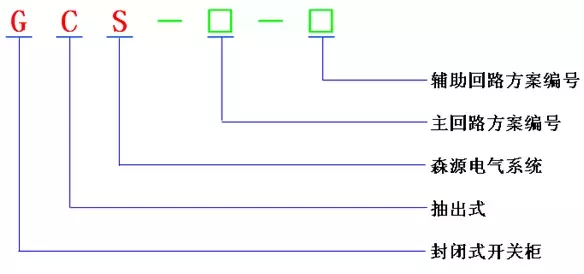

型号说明：

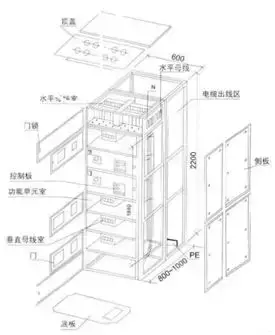

结构特点：
1：GCS有受电柜、动力馈电柜（PC）及电动机控制柜(MCC)。
1.1：GCS有受电柜、动力馈电柜（PC）及电动机控制柜(MCC)。
1.2：MCC柜最多可由22个1/2功能单元组成，每个功能单元模数为160mm,每个单元电流最大为400A。
1.3：柜体的各功能单元室各自独立并与电缆室相互隔离，电缆室宽度为240mm或440mm。
2：抽屉面板具有分、合、实验、抽出等位置的明显标记，抽屉单元设有机械联锁装置。
3：以抽屉为主体，同时具有抽出和固定分隔，可以混合组合，任意选用。
4：开关设备按三相五线制和三相四线制设计，设计部门和用户可以方便地选用PE+N或PEN方式。
外形和安装尺寸：
宽度（A）：600mm、800mm、1000mm
深度（B)：800mm、1000mm
受电、联络柜 PC柜 MCC柜

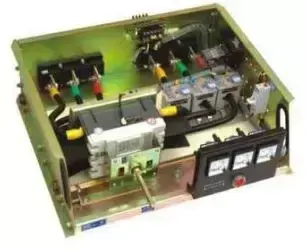

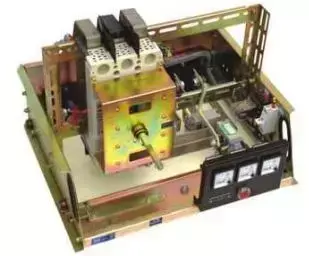

抽屉单元
典型电路方案及柜内主要器件
上进线
下进线
主要元器件：空气断路器、电流互感器
双电源切换
主要元器件：空气断路器、电流互感器、塑壳断路器
不可励
可励
主要元器件：刀开关（带熔断器）、接触器、热继电器、电流互感器、熔断器、塑壳断路器
电动机启动
Y-△起动
无功补偿（主柜）
主要元器件：刀开关、电流互感器、熔断器、接触器、热继电器、电容器
电动机（不可励）
主要元器件：塑壳断路器、接触器、热继电器、电流互感器、熔断器
3、GCK低压抽出式开关柜
概述：
GCK系列电动机控制中心，主要由一些组合式电动机控制单元及其它功能单元组合而成。本系列产品适合于交流400V、690V，频率为50Hz最大工作电流至3150A的配电系统中，做为动力配电、电动机控制及照明灯配电设备的电能转换、分配和控制之用。

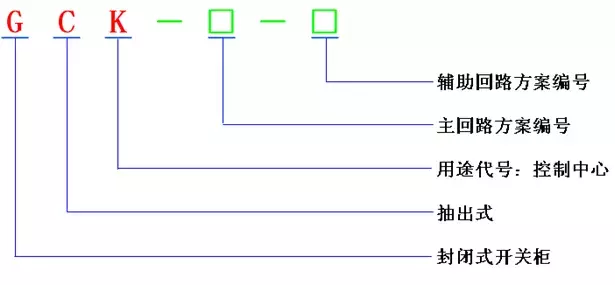

型号说明：

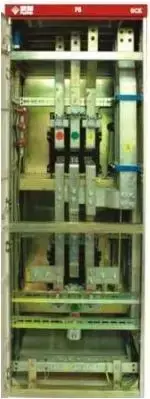

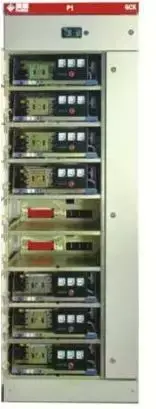

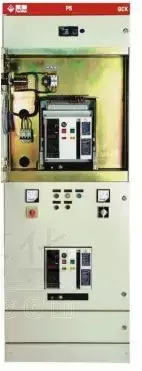

实物图：

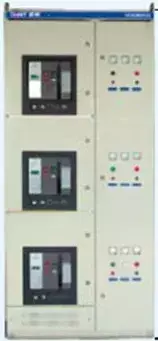

ACB柜
柜后
MCC柜
抽屉单元
外形尺寸：
结构特点：
1：柜架采用C型材组装而成，柜架零件及专用配件为标配。零部件的成型、开孔尺寸实行模数化。（E=20mm）。
2：抽屉单元高度模数为200mm，分为1/2单元、1单元、1.5单元、2单元、3单元。
3：每台MCC柜最多安装9个一单元的抽屉，单元回路额定电流为630A及以下。4：操作机构与抽屉机械连锁，主开关在合闸位置不能抽出。5：功能单元背面有主电路进出插头、辅助电路二次插头，隔离室采用金属板隔开。
典型电路方案及柜内主要器件：
架空进线
电缆受电
母联
主要元器件：空气断路器、电流互感器
Y-△电动机控制
电源切换
主要元器件：塑壳断路器、电流互感器、接触器、热继电器

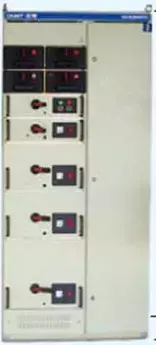

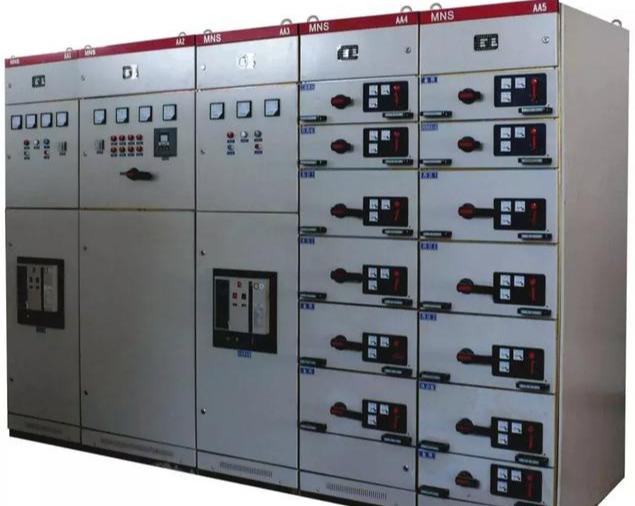

MNS组合式低压开关柜
概述：
MNS组合式低压开关柜系统，适用于所有发电、配电和电力使用的场所。适用于5000A以下的低压系统，MNS具有高度的灵活性，可根据需求和不同的使用场合灵活混装，可以满足全方位的需求。

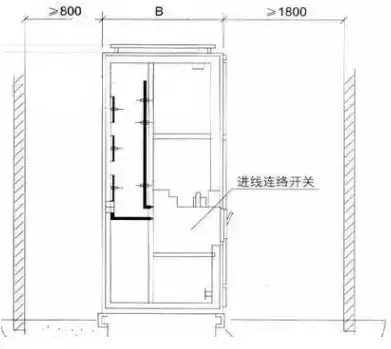

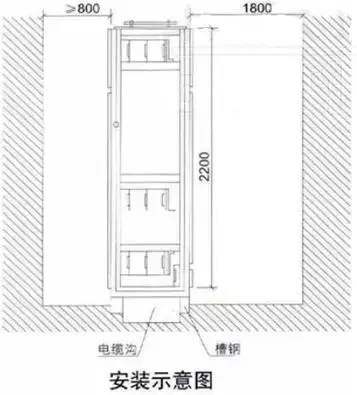

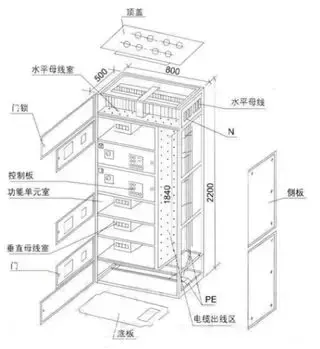

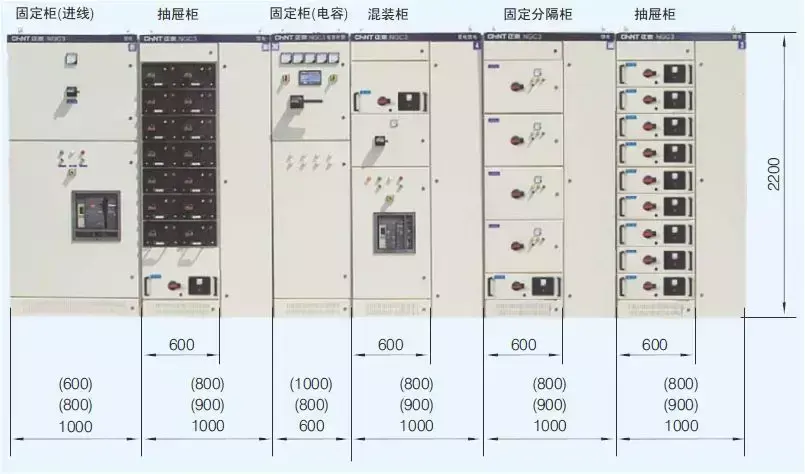

安装尺寸：
结构特点：
1：柜架结构可分为装置小室、母线小室和电缆小室，其尺寸为（高×宽×深）2200mm×400/600/800/1000/1200mm×600/800/1000mm。空气断路器2000A以下的开关柜宽度可为400mm。
2：柜体骨架采用特殊的C型材，模数为25mm
3:抽屉柜是有抽屉单元隔离室、出线端子隔室、横向电缆隔室和柜顶母线隔室，所有元件都装在抽屉单元内，抽屉有8E/4、8E/2、8E、16E、24E（8E=200mm）五种标准规格， 8E/4最大额定电流为45A， 8E/2最大额定电流为63A，16E以上抽屉的额定电流最大为630A。
开关手柄位置说明：
工作位置-主开关合闸，控制回路接通，组件锁定
分闸位置-主开关断开，控制回路接通，组件锁定
实验位置-主开关分闸，控制回路接通，组件锁定
抽出位置-主回路和控制回路均断开
隔离位置-抽出30mm距离，主回路及控制回路均断开，完成隔离
典型电路及柜内主要器件：
电缆进出线
主要元器件：空气断路器、电流互感器
联 络
主要元器件：空气断路器、电流互感器
电动机控制
主要元器件：塑壳断路器、电流互感器、接触器、热继电器
馈电
联络
主要元器件：塑壳断路器、电流互感器
计量柜
主要元器件：电流互感器、电压互感器
补偿柜
主要元器件：刀熔开关、接触器、热继电器、电流互感器、熔断器、电容器
4、XLL2低压配电箱
概述：
XLL2低压配电箱适用于交流50Hz，额定工作电压为400V（690V），额定工作电流至630A的电网中，作为冶金、矿石、石油、化工、电力等的动力、电机控制照明之用。本柜结构新颖，元件布置合理，可根据用户的不同需要进行成列组合。

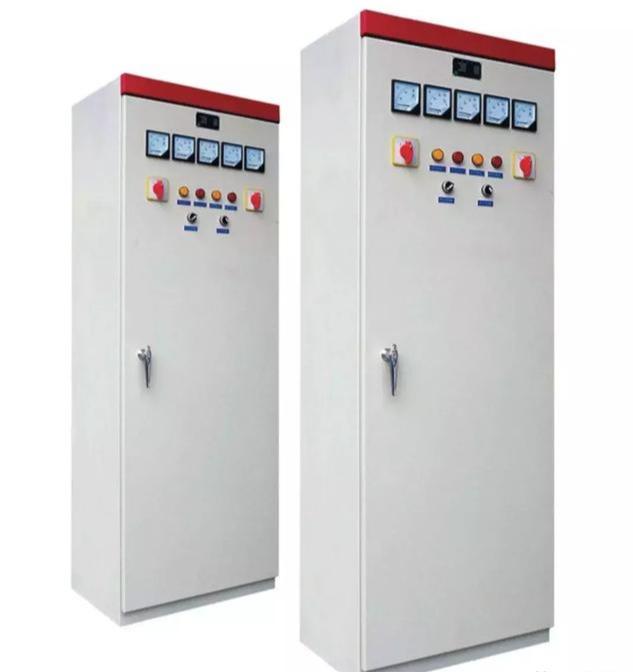

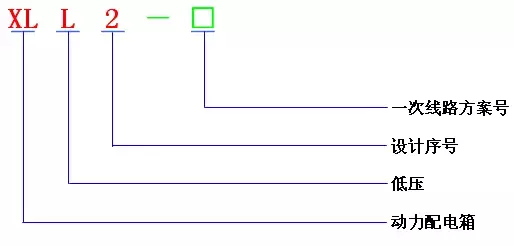

型号说明：
典型电路及柜内主要元件：
主要元器件：刀熔开关、塑料断路器、小型断路器、电流互感器
主要元器件：刀熔开关、塑料断路器、小型断路器、电流互感器、接触器、热继电器
同类配电箱介绍：
XLL2-KL系列交流电动机启动装置：该装置式集电动机启 动、停止控制、运行监控、电机保护等元件于一体的电控设备，可根据用于配置成Y-△起动、自耦降压起动、频敏降压起动、可逆运转系列；广泛用于风机、水泵、消防控制系统的电机控制。
XLL2-KR型交流电机软启动装置。
XLL2-XZF(XHF)型双路电源配电装置，该装置用于工矿企业及民用建筑，交流50Hz，电压500V以下，三相四线或三相五线供电系统中，为保证供电连续性而设计的具有双路电源自动转换功能的配电装置。该产品用于医院手术室、高层建筑保安系统、热电力关键部位、连续生产、船舶机房、机关和部队要害部门等不能长期断电的场所。
5、XGM照明配电箱
概述：

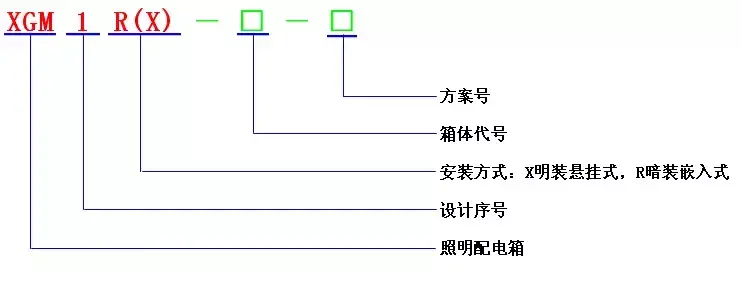

XGM系列照明箱适用于民用建筑住宅大厦、旅馆、车站、医院和工厂企业等现代建筑物户内适用，用于分配交流50Hz，415V以下的单相、三相四线、三相五线的照明以及小型动力控制线路中，作线路过载，短路漏电保护，同时配用AC30插座，可做成电源插座箱以满足用户的多功能需要。
典型电路及箱内元件：
主要元器件：空气断路器、小型断路器

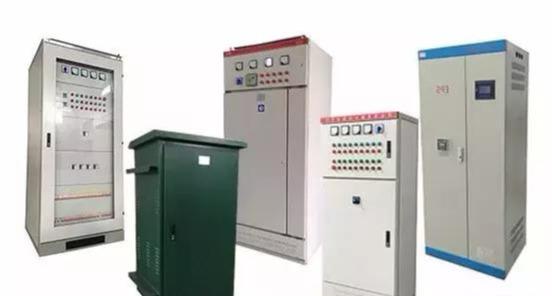

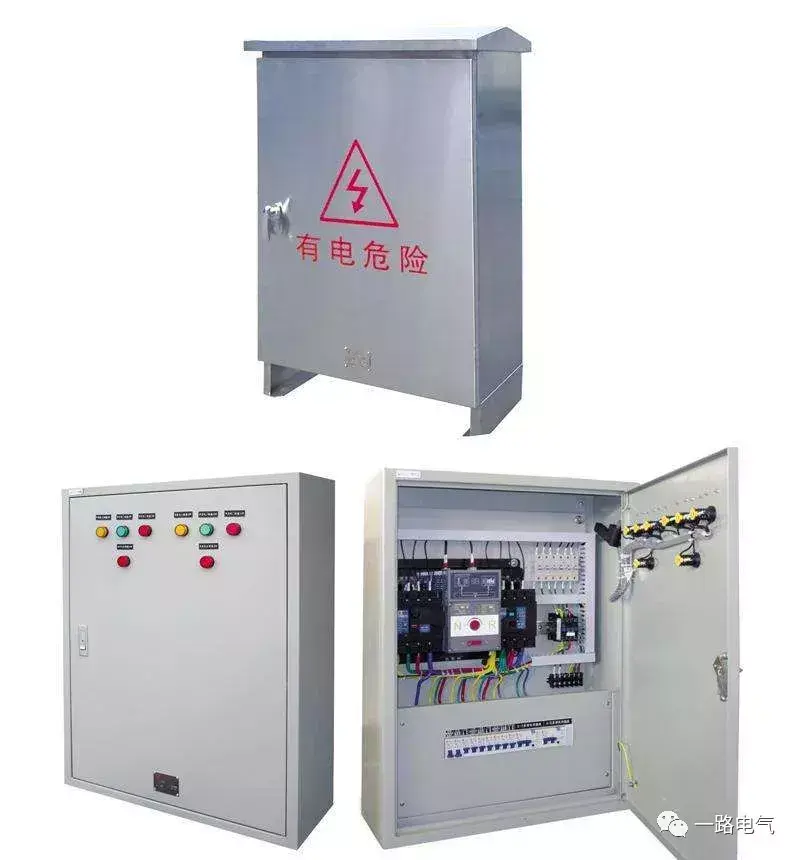

各类箱体：

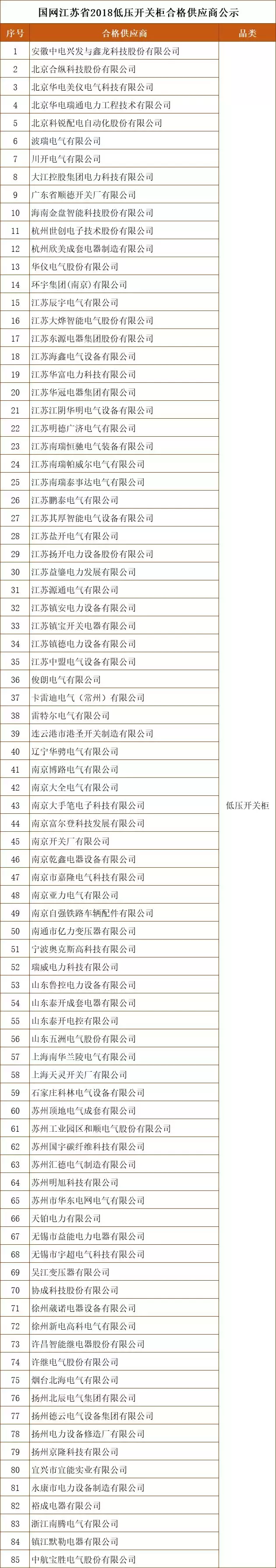

附国网江苏省电力有限公司关于2018年度低压开关柜供应商资质能力核实结果的公示
