一、接线方法与接线图

施耐德电动机断路器GV2与GV3两个系列所采用三级热磁断路器，可以说它是一种专门为电动机的控制和保护而设计出的产品。其中GV2电动机断路器的接线方法是采用了螺钉夹紧端子的连接设计方式，并且GV2 ME这款断路器还能够选择采用环型接线端子或者是弹簧接线端子进行接线。首先弹簧端子能够在很大程度上确保连接的安全性，同时具有持久性以及耐用性的夹紧动作，有效的抵抗了严峻且苛刻的安装环境，起到抗震动、抗冲击等特点。施耐德电动机断路器尤其实在使用没有线头的导线状况下效果更佳，每个连接都可以接两条独立的导线。

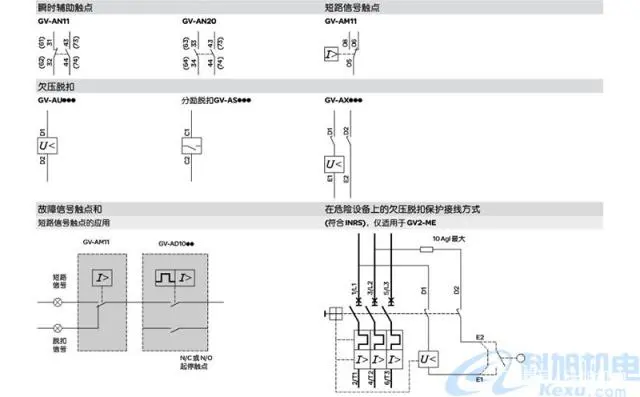

施耐德电动机断路器接线与操作一

而GV3电动机断路器是采用了BTR螺钉（形状为内六角柱头），需要n°4艾伦内六角扳手来进行牢固拧紧。这种类型的接线方法是使用了带蠕变补偿的Everlink系统，这种技术是为紧固扭矩的精确程度与耐久度提供了保障，可以防止线缆的蠕变有效的提升了安全性。而且GV3施耐德电动机断路器还能够选用环型接线端子的方式进行线路接线，这类通常适用于强振动的场所环境下使用，比如在铁路运输之中。

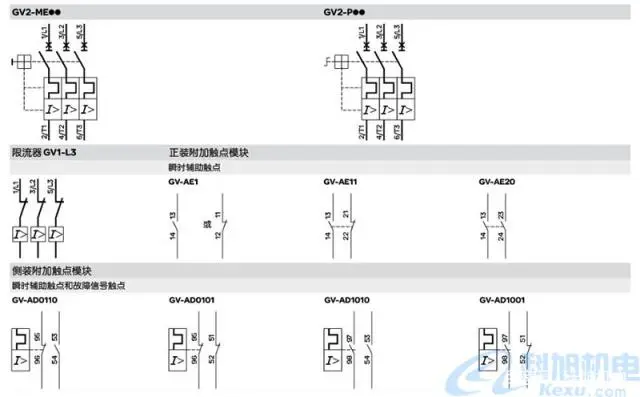

施耐德电动机断路器接线与操作二

二、操作方法

施耐德电动机断路器如果是用在自身上面的时候，我们可以通过本地手动操作来进行控制。相反当电动机断路器和接触器相互形成连接的时候可以通过远程自动操作来进行控制。而GV2 ME与GV3 ME80两种型号的断路器在操作时需要利用按钮进行控制，其中标志“I”是代表启动的意思，可以通过它来对产品进行手动启动，相反标志“O”则代表断开的意思，可通过手动操作进行断开，同时也能由热磁保护元件或电压脱扣附件进行自动操作。

施耐德电动机断路器接线与操作三

施耐德电动机断路器GV2P与GV3P两种型号的操作方法是采用了转盘旋钮控制，其中操作原理是和上面相似，只不过由按钮变为了旋钮或是摇杆。其中如果是因为故障而导致的放电情况发生时电动机断路器会自动的将旋钮或摇杆移动到“Trip”（脱扣）的位置上确保安全，想要在接通则需要将旋钮或摇杆移动回“O”的位置上才行。注：蠕变的意思就是当铜导线的常见断裂现象，随着时间经过得到增强。

以上是施耐德电动机断路器接线与操作，希望能够帮助到大家。
