配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散，回路较少的场合。一般我们看到配电柜都是安装在比较隐蔽的角落。对配电柜有兴趣的朋友可以简单的了解一下配电柜型号，和配电柜图纸详解的相关信息。

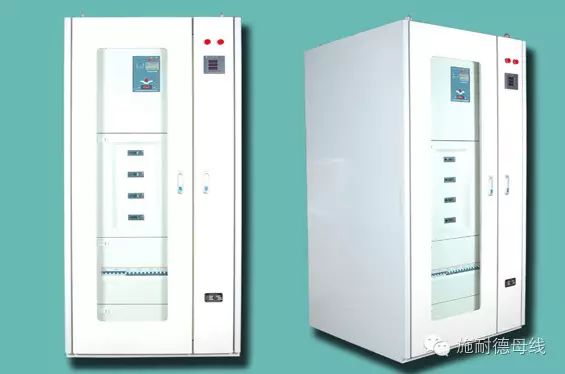

配电柜型号

配电柜型号有很多，一般不同的厂家都有自己的型号。国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。一般标准的型号是GB7251.1

配电柜型号型号意思

第一位：P-开启式低压开关柜，G-封闭式低压开关柜

第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

第三位：L（或D）-动力用，K-控制用，S-森源电气系统

GGD较便宜，GCS、GCK为经济型。

例：GGD/M/J①②③

G－交流低压配电柜

G－电器元件固定安装，固定接线

D－电力用柜

M－面板操作

J－静电电容器

①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA

②－主电路方案代号

③－辅助电路方案代号

配电柜图纸详解

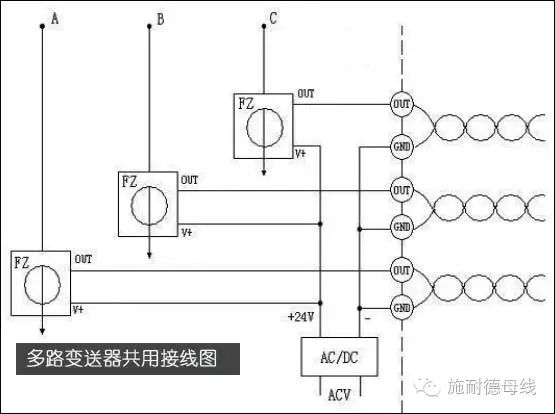

1.我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。

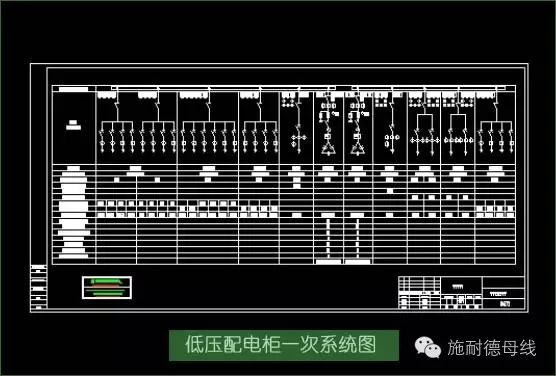

2.配电板的电路图分为一次原理图和二次原理图，一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。

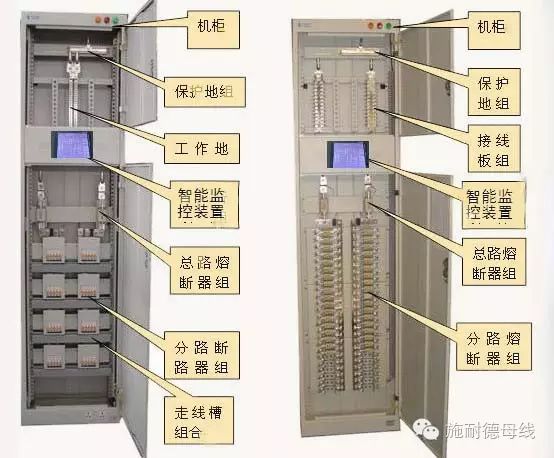

3.以上是智能配电柜的原理图、展开图 、端子排图 、安装接线图等等，这些接线都比较的麻烦，智能配电柜操作起来更方便。
